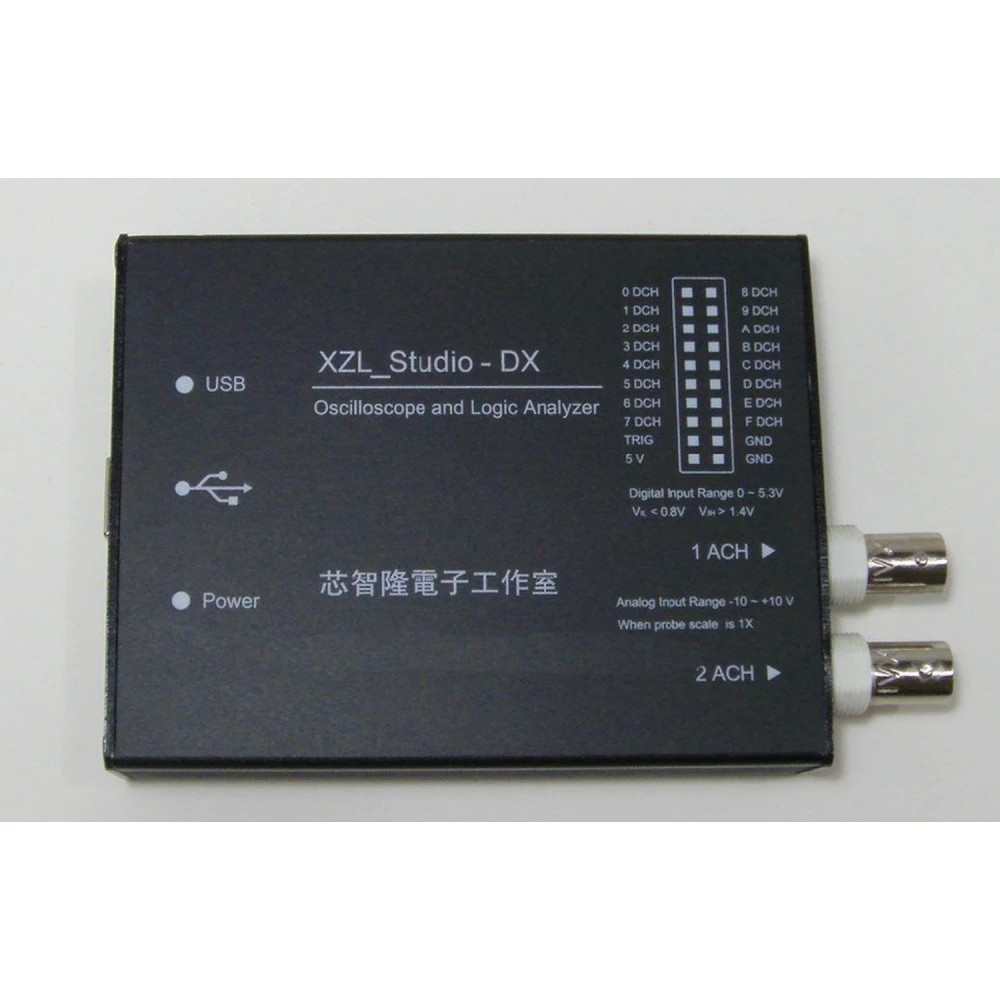

USB-logikanalysator och oscilloskop XZL Studio DX för Windows
Varumärke: XZL
Moms ingår (Exkl. moms: 1 012,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 1 215,00 kr | -4% |
| 10+ | 1 189,69 kr | -6% |
| 20+ | 1 113,75 kr | -12% |
Den USB-logikanalysator och Oscilloskop XZL Studio DX är ett programmerbart multifunktionsverktyg för Windows-PC som kombinerar ett digitalt oscilloskop med 2 kanaler, en logikanalysator med 16 kanaler, en protokollavkodare och en digital signalgenerator i en enda kompakt och lättanvänd enhet.
Denna utrustning är idealisk för elektronikingenjörer, tekniker, studenter och hobbyister som behöver ett mångsidigt instrument för analys och felsökning av digitala och analoga kretsar.
Huvudfunktioner
- 16 tvåvägs digitala kanaler och 2 analoga kanaler för komplett analys av blandade signaler.
- Avkodning i realtid av kommunikationsbussar som SPI, Serial, I2C, I2S, Async, USB Full och Low Speed, SMBus, 1-Wire, Parallel och CAN.
- Oscilloskop och logikanalysator med digital lagring som gör det möjligt att fånga och analysera komplexa signaler.
- Kraftfull programvara med inbyggda avkodare för att underlätta tolkning av data.
- Ytterligare funktioner som digital signalgenerator, datalogger, voltmeter, frekvensräknare, I2C-busstyrning, frekvensgenerator, PWM-styrning och pulsräknare.
- API för anpassad utveckling och fjärrstyrning av enheten.
Tekniska specifikationer
- Digitala kanaler: 16 tvåvägs
- Analoga kanaler: 2
- Medföljande prober: 2 st DSO p6020-prober på 20MHz, 4 färgade logikprober
- Anslutning: USB för anslutning till Windows-PC
- Tillbehör: USB-kabel, 20-polig logikanalysatorkabel
Typiska användningsområden
Denna enhet är perfekt för:
- Felsökning och analys av digitala och analoga kretsar i laboratorier och verkstäder.
- Utveckling och debugging av inbyggda system och mikrokontroller.
- Utbildning inom elektronik och telekommunikation för studenter och lärare.
- Övervakning och avkodning av kommunikationsprotokoll i elektronikprojekt.
Kompatibilitet
Kompatibel med Windows-operativsystem, denna USB-logikanalysator och oscilloskop integreras enkelt i arbetsmiljöer som kräver detaljerad analys av digitala och analoga signaler.
Förpackningens innehåll
- 1 st XZL Studio DX-enhet
- 2 st DSO p6020-prober på 20MHz
- 1 st USB-kabel
- 1 st 20-polig logikanalysatorkabel
- 4 färgade logikprober
Obs: Produkten är för närvarande slut i lager.
- 16 tvåvägs digitala kanaler och 2 analoga kanaler för komplett analys
- Avkodning i realtid av SPI, I2C, USB, CAN med flera bussar
- Digitalt oscilloskop och logikanalysator med inbyggd lagring
- Extra funktioner: signalgenerator, voltmeter, frekvensräknare med mera
- Inkluderar DSO p6020-prober på 20MHz, USB-kabel och tillbehör för anslutning och mätning
Kundfrågor & svar
Vilka är de fysiska specifikationerna för XZL Studio DX och vad ingår exakt i lådan?
Förpackningen innehåller 1 st XZL Studio DX, 2 st DSO p6020-prober på 20 MHz, 1 USB-kabel, 1 20-polig kabel för logikanalysator och 4 färgade prober till logikanalysatorn. Mått och vikt är inte officiellt angivna, men tack vare den kompakta designen ligger de vanligtvis runt 10–15 cm i längd och under 0,5 kg. För professionellt bruk bör dessa värden bekräftas med tillverkaren om de är kritiska.
Vilka frekvensgränser och vilken upplösning har det integrerade oscilloskopet och logikanalysatorn?
Oscilloskopet i XZL Studio DX har upp till 20 MHz bandbredd och två analoga kanaler, lämpliga för låg- och medelfrekventa signaler. Logikanalysatorn har 16 digitala kanaler; maximal samplingshastighet beror på läge och antal använda kanaler men ligger typiskt mellan 24–100 MSa/s. För signaler över 20 MHz kan avläsning och visning vara opålitlig.
Vilken rekommenderad process finns för att kalibrera och underhålla prober och ingångar på enheten?
Det rekommenderas att kontrollera och kalibrera DSO p6020-proberna före varje användning genom att ansluta dem till en referenssignal, helst en fyrkantsvåg på 1 kHz, 1 Vpp, för att justera kompensationen. Ingångar och kontakter ska hållas rena och torra; undvik slipande produkter. Om mätavvikelse eller fysisk skada upptäcks är det lämpligt att byta ut den berörda proben. Regelbundet underhåll förlänger livslängden och säkerställer noggranna resultat.
Vilka operativsystem är XZL Studio DX kompatibel med?
Den är kompatibel med Windows-operativsystem för PC, vilket gör den användbar i Windows-miljöer.
Hur många digitala och analoga kanaler har enheten?
Den har 16 tvåvägs digitala kanaler och 2 analoga kanaler för analys av blandade signaler.
Vilka protokoll kan logikanalysatorn avkoda?
Den stöder avkodning av protokoll som SPI, Serial, I2C, I2S, Async, USB Full och Low Speed, SMBus, 1-Wire, Parallel och CAN.
Vilka tillbehör ingår i paketet?
Det ingår 2 st DSO p6020-prober på 20MHz, 4 färgade logikprober, en USB-kabel och en 20-polig logikanalysatorkabel.
Finns produkten att köpa direkt?
Produkten är för närvarande slut i lager och inte tillgänglig för direktköp.
