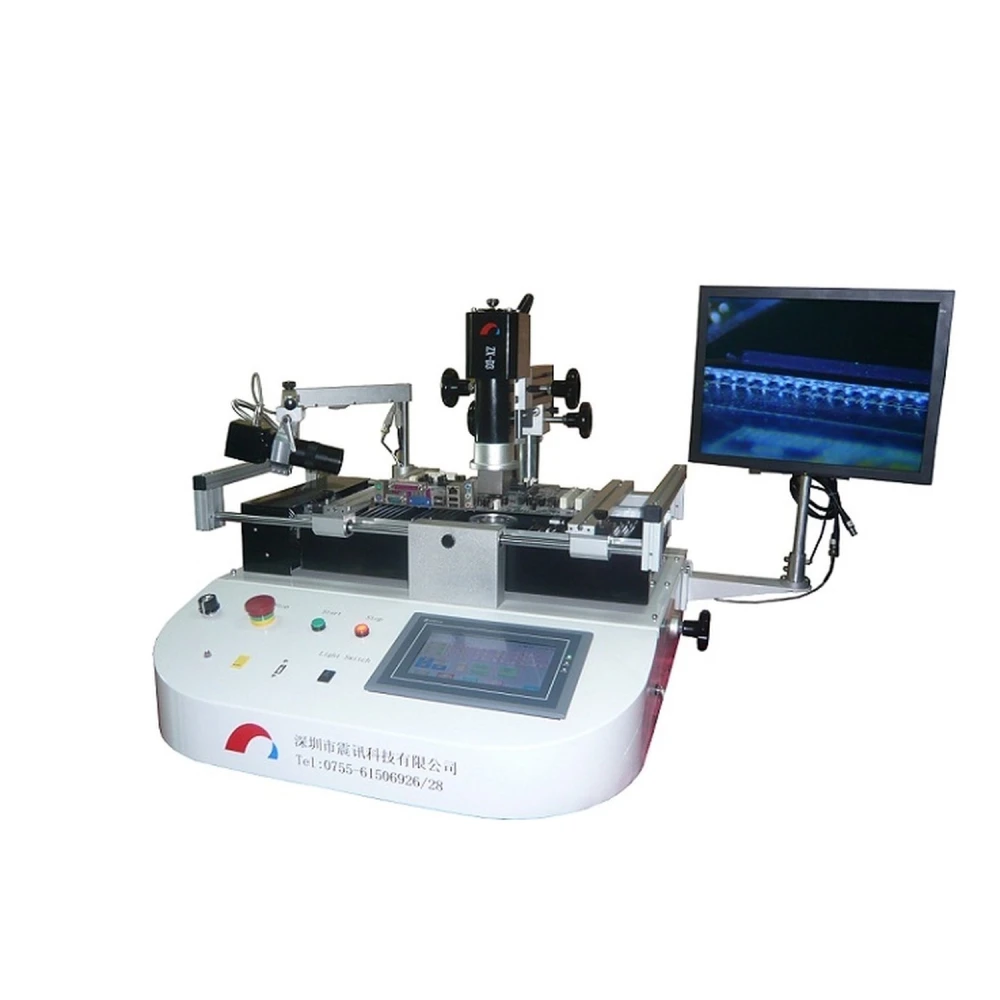

Professionell Zhenxun ZX-D3 reballingstation för precisa BGA-arbeten
Varumärke: ZHENXUN
Moms ingår (Exkl. moms: 18 000,00 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 21 600,00 kr | -4% |
| 10+ | 21 150,00 kr | -6% |
| 20+ | 20 250,00 kr | -10% |
Zhenxun ZX-D3 Reballingstation
Zhenxun ZX-D3 reballingstation är en professionell utrustning utformad för reparation och lödning av BGA-komponenter med precision och effektivitet. Denna station utmärker sig med avancerad teknik som möjliggör exakt temperaturkontroll i tre oberoende zoner och visuell övervakning av lödprocessen.
Huvudfunktioner:
- PLC-användargränssnitt som visar aktuell temperatur i tre zoner och gör det möjligt att exportera termiska profiler.
- Integrerad CCD-kamera för att övervaka processen när lödkulorna smälter.
- Tre oberoende temperaturzoner: övre och nedre värmare med varmluft samt förvärmningszon med infraröd värme.
- Temperaturkontroll i 9 segment för upp- och nedgång, med kapacitet att lagra upp till 40 termiska profiler.
- Oberoende PID-system för varje zon, vilket garanterar stabilitet och precision vid uppvärmning.
- Stöd för att förhindra deformation i lödområdet under förvärmning och uppvärmning.
- Kylfläkt för att säkerställa lödkvaliteten efter processen.
- Lösenordsskydd för parametrarna i den termiska profilen.
- Inkluderar flera varmluftsmunstycken i olika storlekar, med möjlighet till anpassning.
- Integrerad vakuumpump, vilket eliminerar behovet av externa gaskällor.
Tekniska specifikationer:
- Maximal PCB-storlek: 500 x 300 mm
- PCB-tjocklek: 0.1 till 5 mm
- Temperaturkontroll: K-typ termoelement med PID-styrning i sluten krets
- PCB-positioneringsläge: Extern
- Undre förvärmning: Infraröd 2400W
- Huvudvärmare (övre och nedre): Varmluft 800W vardera
- Strömförsörjning: Enfas 220V, 50/60Hz, 4.0 KVA
- Mått: 650 x 700 x 550 mm (Längd x Bredd x Höjd)
- Ungefärlig vikt: 57 kg
Typiska användningsområden:
Denna station är idealisk för elektronikreparationsverkstäder och produktion som kräver reballing och lödning av BGA-komponenter med hög precision och repeterbarhet. Dess avancerade styrsystem och visuella övervakning underlättar komplexa processer och förbättrar arbetskvaliteten.
Kompatibilitet:
Kompatibel med kretskort i olika storlekar och tjocklekar inom angivna specifikationer. Dess system med utbytbara munstycken gör att den kan anpassas till olika typer av BGA-komponenter.
Viktig information: Produkten är för närvarande slut i lager. Vi rekommenderar att du tittar på alternativ eller kontaktar vårt team för personlig rådgivning.
- Temperaturkontroll i tre oberoende zoner med PID-system
- CCD-kamera för övervakning i realtid av lödprocessen
- Integrerad vakuumpump utan behov av externa gaskällor
- Kan lagra upp till 40 termiska profiler med lösenordsskydd
- Infraröd förvärmning och varmluftsvärmare för maximal precision
Kundfrågor & svar
Vilka fördelar ger systemet med oberoende zonkontroll jämfört med reballing-stationer med en enda zon?
Zhenxun ZX-D3 har tre oberoende styrda värmezoner (övre, nedre och förvärmning med infraröd), vilket möjliggör mer exakt värmehantering. Detta minskar termisk stress och risken för skador på PCB eller komponenter, och ger större flexibilitet för justering av temperaturprofiler i olika arbeten. Jämfört med detta kan system med en enda zon ha mindre kontrollerade temperaturvariationer, vilket ökar risken för defekter i BGA-lödningar.
Vilka är de maximala PCB-måtten som stationen stöder och vilka praktiska begränsningar kan uppstå?
Stationen stöder PCB:er upp till 500 mm långa och 300 mm breda, med en tjocklek mellan 0,1 och 5 mm. Man måste ta hänsyn till det extra utrymme som behövs för hantering och inriktning; dessutom kan arbete vid maxgränsen försvåra den visuella åtkomsten och öka den termiska trögheten, så för stora kort rekommenderas att temperaturprofilerna optimeras och att stödaccessoarer används.
Vilken typ av strömförsörjning krävs och vilka elinstallationsaspekter bör beaktas?
Den drivs med enfas 220 V, 50/60 Hz, och en maximal förbrukning på 4,0 kVA. Det är viktigt att säkerställa att elinstallationen klarar nominell ström (~18,2 A), helst med en dedikerad linje och överlastskydd. Den är inte lämplig för elnät med annan spänning, om inte lämpliga transformatorer används.
Vilka underhållsprotokoll rekommenderas för stationen och hur påverkar detta dess livslängd?
Grundläggande underhåll inkluderar regelbunden rengöring av munstycken och luftfilter, kontroll av vakuumsystemet och periodisk verifiering av PID-termoelementens kalibrering. Att följa dessa protokoll minimerar förtida slitage och hjälper till att bibehålla termisk precision, vilket förlänger maskinens livslängd och minskar problem under reballing.
Vilka säkerhetsmekanismer har stationen och uppfyller den någon erkänd standard?
Den har lösenordsskydd för kritiska parametrar, automatisk kylning efter lödcykeln och värmeisolering i kontaktzoner. Ingen CE-, UL- eller annan internationell certifiering anges i den tillhandahållna dokumentationen; för industriella miljöer som omfattas av normkontroll kan ytterligare verifiering från tillverkaren eller distributören krävas.
Vilken maximal PCB-storlek klarar Zhenxun ZX-D3 reballingstation?
Den klarar kretskort med en maximal storlek på 500 x 300 mm.
Ingår ett övervakningssystem under lödprocessen?
Ja, den har en integrerad CCD-kamera för att övervaka processen när lödkulorna smälter.
Behövs externa gaskällor för att driva vakuumpumpen?
Nej, vakuumpumpen är integrerad och kräver inga externa gaskällor.
Vilken typ av temperaturkontroll använder stationen?
Den använder K-typ termoelement med PID-styrning i sluten krets för stabil och exakt uppvärmning.
Finns Zhenxun ZX-D3 reballingstation tillgänglig just nu?
Produkten är för närvarande slut i lager, men du kan titta på alternativ eller kontakta vårt team för mer information.
