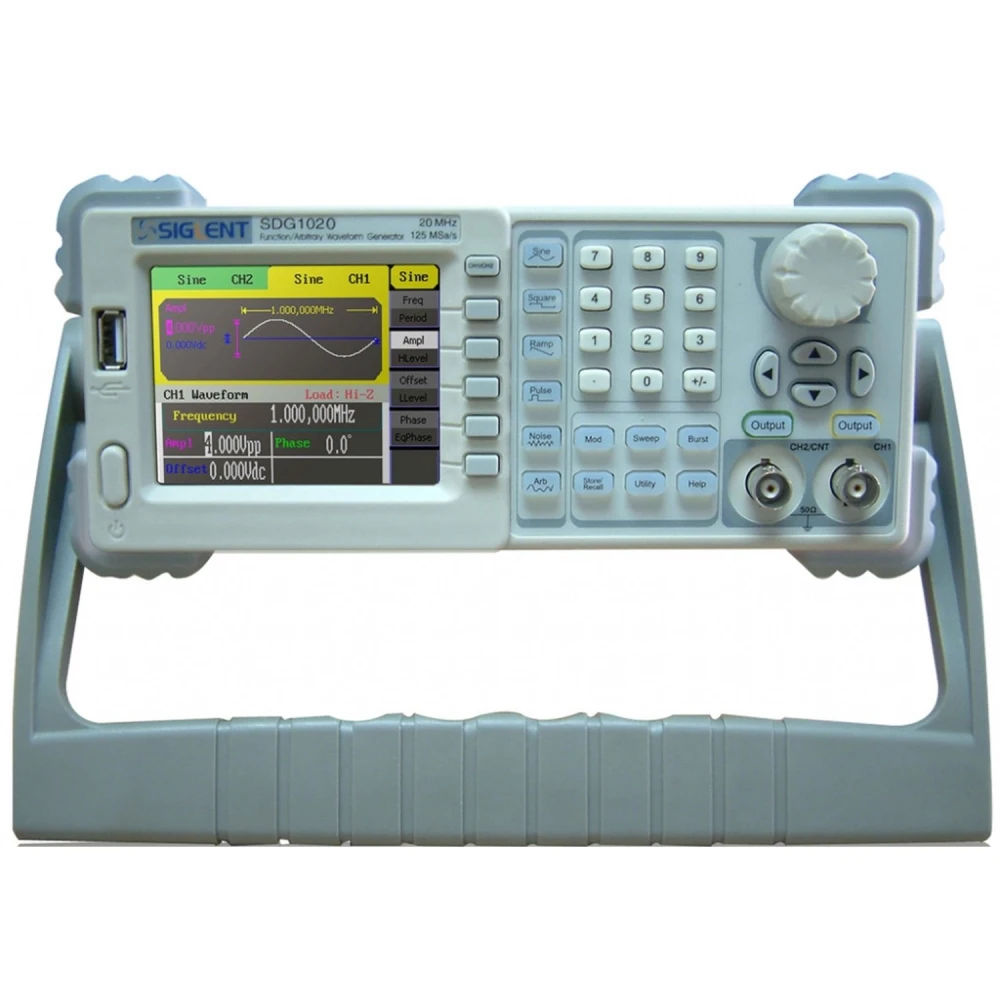

Siglent SDG1020 20MHz funktionsgenerator för elektronik
Varumärke: Siglent
Moms ingår (Exkl. moms: 2 688,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 3 226,50 kr | -4% |
| 10+ | 3 159,28 kr | -6% |
| 20+ | 3 024,84 kr | -10% |
Siglent SDG1020 20MHz funktionsgenerator är ett avancerat mätinstrument utformat för elektroniska applikationer som kräver precisa och varierade signaler. Denna generator använder DDS-teknik (Direct Digital Synthesis) för att leverera en maximal utgångsfrekvens på 20MHz med hög upplösning och stabilitet.
Viktiga egenskaper:
- Maximal utgångsfrekvens: 20MHz, lämplig för ett brett spektrum av elektroniska tester.
- Dubbel utgångskanal: Möjliggör generering av två signaler samtidigt, vilket underlättar jämförelser och komplexa tester.
- Samplingshastighet: 125 MSa/s med 14-bitars vertikal upplösning för precisa och detaljerade signaler.
- Vågformslängd: 16 kpts som säkerställer detaljerade och konfigurerbara vågformer.
- Standard- och arbiträra vågformer: Inkluderar 5 standardvågformer (sinus, fyrkant, ramp, puls, gaussiskt vitt brus) och 48 inbyggda arbiträra vågformer för maximal flexibilitet.
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep och Burst för komplexa och varierade simuleringar.
- Frekvensräknare: Område från 100 mHz till 200 MHz för precisa mätningar.
- Anslutning: USB Host och Device för lagring och styrning, med möjlighet till USB-GPIB-port för avancerad integration.
- Kompatibilitet: Kompatibel med digitala oscilloskop i SDS1000-serien och fjärrstyrning för en integrerad laboratoriemiljö.
Typiska användningsområden:
- Test och utveckling av elektroniska kretsar.
- Signalsimulering för analys och felsökning.
- Utbildning och träning inom elektronik och telekommunikation.
- Forskning och utveckling i tekniska laboratorier.
Tekniska specifikationer:
- Modell: SDG1020
- Maximal utgångsfrekvens: 20MHz
- Utgångskanaler: 2
- Samplingshastighet: 125 MSa/s
- Vågformslängd: 16 kpts
- Frekvensupplösning: 1 μHz
- Vertikal upplösning: 14 bits
- Vågformer: sinus, fyrkant, ramp, puls, gaussiskt vitt brus, 48 arbiträra former
- Område för sinus- och fyrkantsvåg: 1 μHz till 20MHz
- Pulsområde: 500 μHz till 5MHz
- Rampområde: 1 μHz till 300 KHz
- Bandbredd för gaussiskt vitt brus: 20MHz (-3dB)
- Modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvensräknare: 100 mHz till 200 MHz
- Standardanslutningar: USB Host och Device
- Valfri port: USB-GPIB-adapter
- Storlek: 229mm × 105mm × 281mm
Notering om tillgänglighet: Denna produkt är för närvarande slut i lager. Vi rekommenderar att du kontaktar vårt team för information om påfyllning eller alternativ.
- DDS-teknik för precisa och stabila signaler
- Dubbel utgångskanal för ökad flexibilitet
- Samplingshastighet på 125 MSa/s och 14-bitars upplösning
- 48 inbyggda arbiträra vågformer utöver 5 standardvågformer
- Avancerade modulationsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Inbyggd frekvensräknare upp till 200 MHz
- USB Host och Device-anslutning, med möjlighet till USB-GPIB
- Kompatibel med digitala SDS1000-oscilloskop och fjärrstyrning
Kundfrågor & svar
Vilka typer av kontakter och portar finns för anslutning och styrning av generatorn?
SDG1020 har BNC-utgångar på fronten för signaler samt in-/utgångar för synkronisering. För kommunikation och styrning finns USB Device och USB Host som standard, vilket möjliggör anslutning till PC och extern lagring. GPIB-porten finns som tillval.
Vilken precision och upplösning har generatorn för både frekvens och utgångsamplitud?
Frekvensupplösningen är 1 µHz och den vertikala amplitudupplösningen är 14 bitar, vilket gör det möjligt att generera signaler med hög precision både tidsmässigt och i amplitud. Den faktiska utgångsnoggrannheten beror på kalibrering och driftmiljö, men dessa värden är representativa för hårdvaran.
Vilket underhåll kräver utrustningen och vilken hållbarhet kan man förvänta sig vid intensiv användning?
Grundläggande underhåll består i att hålla ventilationsöppningarna fria från damm och regelbundet kontrollera anslutningar och kablar. Generatorn är avsedd för kontinuerlig användning i laboratoriemiljö; förväntad hållbarhet överstiger 5 år vid korrekt användning, utan exponering för hög luftfuktighet eller stötar, även om livslängden kan variera beroende på förhållandena.
Vad är den maximala utgångsfrekvensen för Siglent SDG1020?
Den maximala utgångsfrekvensen är 20MHz.
Hur många utgångskanaler har denna funktionsgenerator?
Den har 2 utgångskanaler för att generera signaler samtidigt.
Vilka vågformer ingår i generatorn?
Den inkluderar standardvågformer som sinus, fyrkant, ramp, puls och gaussiskt vitt brus, samt 48 inbyggda arbiträra vågformer.
Finns den att köpa direkt?
Produkten är för närvarande slut i lager och finns därför inte att köpa direkt.
Vilka typer av modulering stöds?
Den stöder AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep och Burst.
