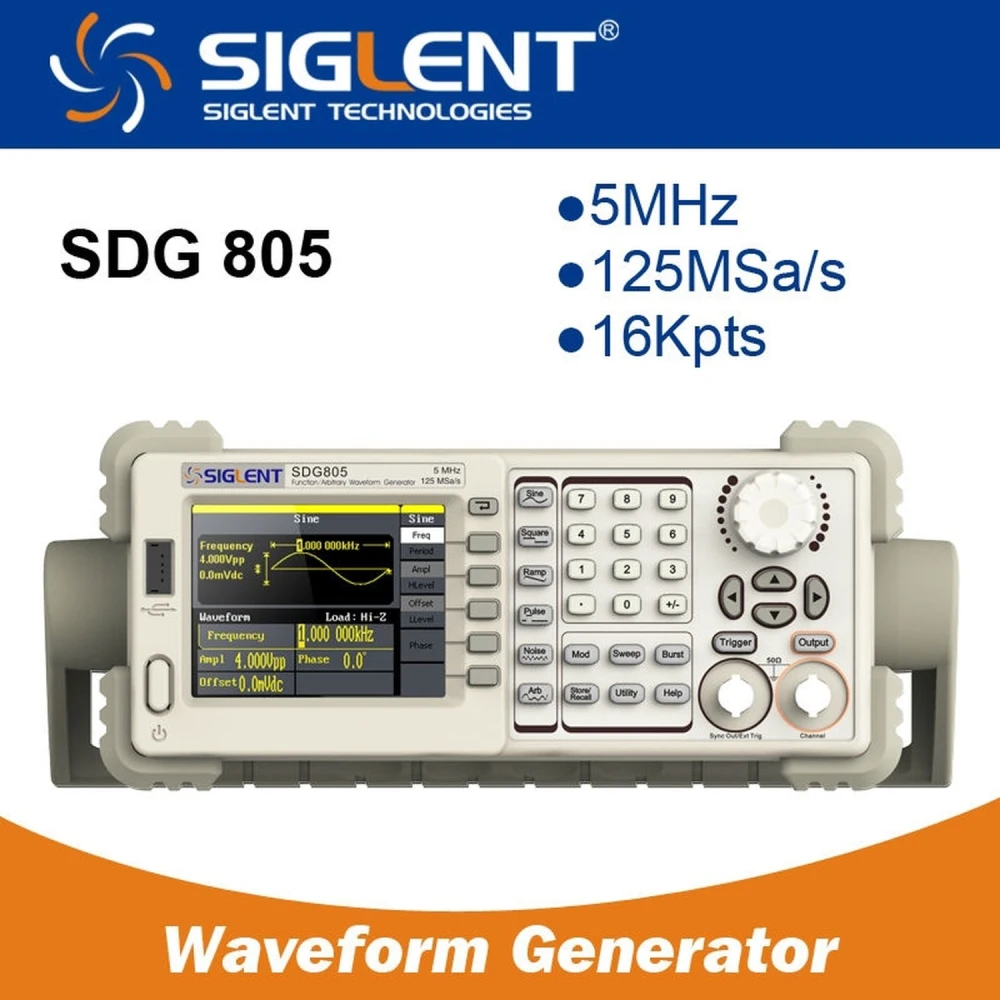

Siglent SDG805 funktionsgenerator 5MHz med EasyPulse-teknik
Varumärke: Siglent
Moms ingår (Exkl. moms: 1 788,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 2 146,50 kr | -4% |
| 10+ | 2 101,78 kr | -6% |
| 20+ | 2 012,34 kr | -10% |
Översikt
Siglent SDG805 funktionsgenerator 5MHz är ett elektroniskt instrument utformat för att generera signaler med hög precision och mångsidighet. Med en maximal utgångsfrekvens på 5 MHz och en samplingshastighet på 125 MSa/s är denna generator idealisk för testning, utveckling och underhåll inom elektronik, telekommunikation och forskningslaboratorier.
Tack vare den innovativa EasyPulse-tekniken kan SDG805 generera pulser med låg jitter och snabba stig- och falltider, oavsett frekvens. Detta möjliggör exakt kontroll av pulsduty cycle, pulsbredd och flank, och överträffar prestandan hos konventionella DDS-generatorer.
Huvudfunktioner
- Avancerad DDS-teknik med 14-bitars vertikal upplösning för tydliga och precisa signaler.
- Enkanalig utgång med 5 standardvågformer och 46 inbyggda typer av godtyckliga vågformer, inklusive DC.
- Fullständiga moduleringsfunktioner: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linjär/logaritmisk sweep och burst.
- Standard USB-gränssnitt (Host och enhet) för lagring på U-Disk och programuppdateringar.
- 10 icke-flyktiga lagringsplatser för anpassade godtyckliga vågformer.
- Kompatibel med SIGLENT digitala lagringsoscilloskop för integration och avancerad analys.
- EasyWave-programvara för enkel redigering och konfigurering av godtyckliga vågformer.
Tekniska specifikationer
- Modell: SDG805
- Maximal utgångsfrekvens: 5 MHz
- Utgångskanaler: 1
- Samplingshastighet: 125 MSa/s
- Våglängd: 16 kpts
- Frekvensupplösning: 1 µHz
- Vertikal upplösning: 14 bits
- Vågformer: Sinus, fyrkant, ramp, puls, gaussisk, gaussiskt vitt brus och 46 godtyckliga vågformer
- Frekvensområde för sinus- och fyrkantsvåg: 1 µHz till 5 MHz
- Frekvensområde för puls: 500 µHz till 5 MHz
- Frekvensområde för ramp/triangel: 1 µHz till 300 kHz
- Bandbredd för gaussiskt vitt brus: >5 MHz (-3 dB)
- Moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardkonfiguration: USB Host och USB-enhet
- Amplitud (hög resistans): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typiska användningsområden
Denna generator är idealisk för ingenjörer, tekniker och studenter som behöver en pålitlig signalkälla för kretsprovning, signalimulering, utveckling av elektroniska enheter och experiment i laboratorier. Kompatibiliteten med SIGLENT-oscilloskop underlättar gemensam analys av genererade och uppmätta signaler.
Kompatibilitet och programvara
SDG805 integreras enkelt med annan SIGLENT-utrustning och kan konfigureras via EasyWave-programvaran, som gör det möjligt att redigera och anpassa godtyckliga vågformer efter specifika behov.
Slutsats
Siglent SDG805 funktionsgenerator 5MHz utmärker sig genom sin precision, sitt breda utbud av vågformer och avancerade EasyPulse-teknik, vilket gör den till ett viktigt verktyg för alla tekniska miljöer som kräver signaler av hög kvalitet och flexibilitet.
- Avancerad DDS-teknik med 14-bitars vertikal upplösning för precisa signaler
- Maximal utgångsfrekvens på 5 MHz och samplingshastighet på 125 MSa/s
- 46 inbyggda godtyckliga vågformer och 5 standardvågformer
- Fullständiga moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep och burst
- EasyPulse-teknik för pulser med låg jitter och snabba flanker
- USB-gränssnitt för lagring och programuppdatering
- Kompatibel med SIGLENT digitala oscilloskop och EasyWave-programvara
Kundfrågor & svar
Vilken precision och upplösning erbjuder den för frekvens och amplitud? Vilka är dess driftsgränser?
Den erbjuder en maximal frekvens på 5 MHz, samplingshastighet på 125 MSa/s och vertikal upplösning på 14 bitar. Frekvensnoggrannheten ligger i storleksordningen ±30 ppm, och amplituden kan vanligtvis ställas in mellan 2 mVpp och 20 Vpp beroende på belastning. Den bör inte användas över 5 MHz eller över de angivna spänningarna för att undvika distorsion och skador.
Vilket underhåll kräver utrustningen och vilken livslängd kan man förvänta sig vid standardanvändning i laboratorium?
SDG805 kräver regelbunden extern rengöring (utan aggressiva lösningsmedel) och att ventilationsöppningarna hålls fria från damm. Det finns inga interna mekaniska slitdelar. Livslängden kan överstiga 5 år i kontrollerade miljöer, så länge den används inom specifikationerna för temperatur (0–40 °C) och säker strömförsörjning.
Vad händer om användarens vågform överstiger internminnet eller antalet tillgängliga platser?
SDG805 kan lagra upp till 10 arbiträra vågformer i sitt icke-flyktiga minne. Om detta överskrids behöver en befintlig vågform skrivas över eller så kan ett externt USB-minne användas för att ladda vågformer vid behov. Minneshanteringen stöder inga interna utbyggnader.
Vad är den maximala utgångsfrekvensen för Siglent SDG805?
Den maximala utgångsfrekvensen är 5 MHz.
Vilka typer av vågformer kan SDG805 generera?
Den kan generera standardvågformer som sinus, fyrkant, ramp, puls och gaussisk, samt 46 inbyggda godtyckliga vågformer.
Är den kompatibel med annan Siglent-utrustning?
Ja, den kan anslutas utan problem till SIGLENT digitala lagringsoscilloskop.
Vilka moduleringsfunktioner stöder denna generator?
Den stöder AM, DSB-AM, FM, PM, FSK, ASK, PWM, linjär/logaritmisk sweep och burst.
Vilka gränssnitt har den för anslutning och lagring?
Den har USB Host- och USB-enhetsgränssnitt och stöder lagring på U-Disk samt programuppdateringar.
