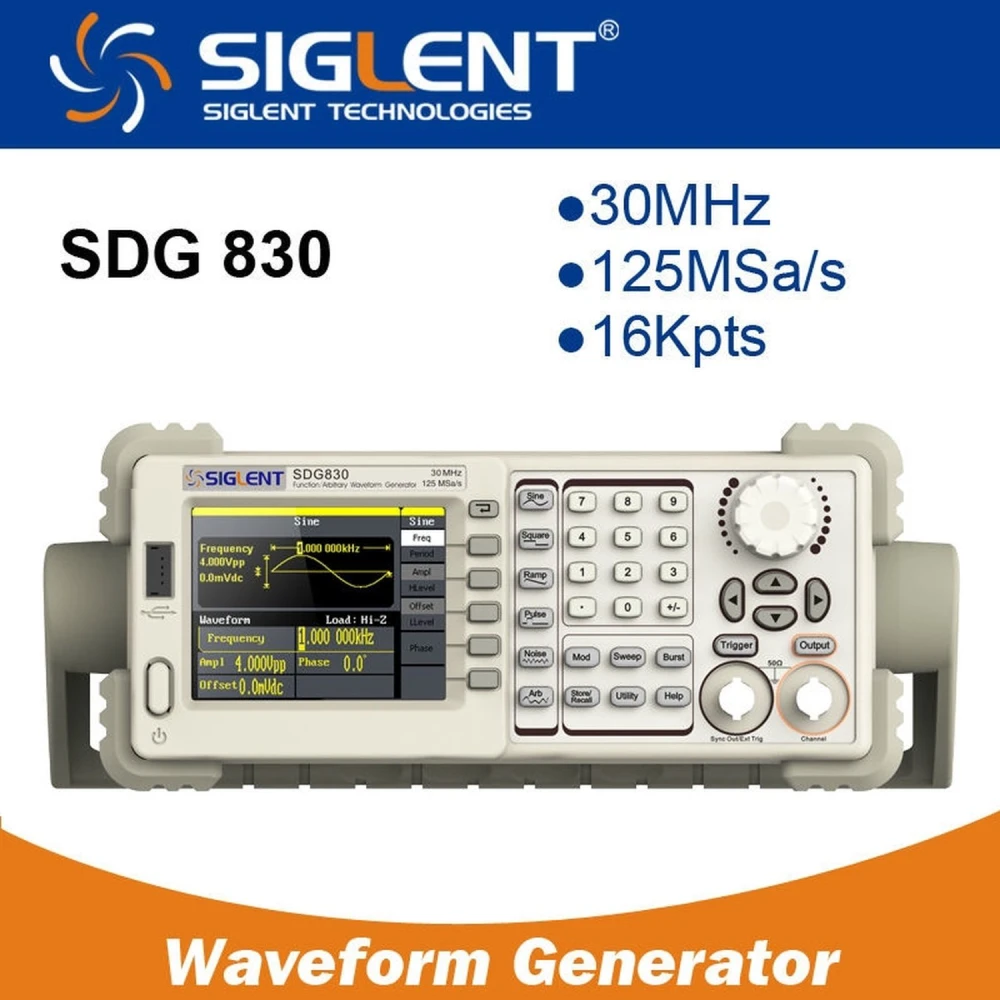

Siglent SDG830 30MHz funktionsgenerator för elektronik
Varumärke: Siglent
Moms ingår (Exkl. moms: 2 328,75 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 2 794,50 kr | -4% |
| 10+ | 2 736,28 kr | -6% |
| 20+ | 2 619,84 kr | -10% |
Siglent SDG830 30MHz funktionsgenerator är ett avancerat mätinstrument utformat för att leverera precisa och mångsidiga signaler i elektroniska applikationer. Enheten har en maximal utgångsfrekvens på 30MHz och en samplingshastighet på 125 MSa/s, vilket säkerställer hög kvalitet vid signalgenerering.
Utrustad med den innovativa EasyPulse-tekniken kan SDG830 generera pulser med låg jitter och snabb stig- och falltid, oavsett driftfrekvens. Dessutom möjliggör den en bred och exakt justering av duty cycle, flank och pulsbredd, vilket ger bättre prestanda än andra liknande DDS-signalgeneratorer.
Huvudfunktioner
- Avancerad DDS-teknik med samplingshastighet på 125 MSa/s och 14-bitars vertikal upplösning.
- Enkanalsutgång med 5 standardvågformer och 46 inbyggda godtyckliga vågformer, inklusive DC.
- Fullständiga moduleringsfunktioner: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linjär/logaritmisk svepning och burst.
- Innovativ EasyPulse-teknik för pulser med låg jitter och snabba flanker.
- Standard USB-gränssnitt för anslutning och lagring, kompatibelt med programuppdateringar.
- 10 icke-flyktiga lagringsplatser för anpassade godtyckliga vågformer.
- Kompatibel med SIGLENT digitala oscilloskop för integration och avancerad analys.
- EasyWave-programvara för kraftfull redigering av godtyckliga vågformer.
Tekniska specifikationer
- Modell: SDG830
- Maximal utgångsfrekvens: 30MHz
- Utgångskanaler: 1
- Samplingshastighet: 125 MSa/s
- Våglängd: 16 kpts
- Frekvensupplösning: 1 µHz
- Vertikal upplösning: 14 bits
- Tillgängliga vågformer: Sinus, fyrkant, ramp, puls, gaussisk, gaussiskt vitt brus, godtyckliga vågformer
- Frekvensområde per vågform: Sinus och fyrkant från 1 µHz till 30 MHz, puls från 500 µHz till 5 MHz, ramp/triangel upp till 300 kHz, vitt brus med bandbredd >30 MHz
- Moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, svepning och burst
- Standardkonfiguration: USB Host och USB-enhet
- Amplitud: 4 mVpp till 20 Vpp (hög impedans), 2 mVpp till 10 Vpp (50 ohm)
Typiska användningsområden
Denna generator är idealisk för elektroniklaboratorier, utveckling och test av kretsar, teknisk utbildning och alla applikationer som kräver precisa och modulerade signaler. Dess förmåga att generera olika vågformer och moduleringar gör den lämplig för experiment och felsökning inom analog och digital elektronik.
Kompatibilitet
Siglent SDG830 integreras enkelt med SIGLENT digitala oscilloskop, vilket underlättar gemensam signalanalys. Dessutom möjliggör USB-gränssnittet anslutning till datorer för styrning och uppdatering via specialiserad programvara.
- Maximal utgångsfrekvens på 30MHz med hög precision
- EasyPulse-teknik för pulser med låg jitter och snabba flanker
- Samplingshastighet på 125 MSa/s och 14-bitars vertikal upplösning
- 5 standardvågformer och 46 inbyggda godtyckliga vågformer
- Fullständiga moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, svepning och burst
- USB-gränssnitt för lagring och programuppdatering
- 10 icke-flyktiga lagringsplatser för anpassade vågformer
- Kompatibel med SIGLENT digitala oscilloskop
- EasyWave-programvara för avancerad vågformsredigering
Kundfrågor & svar
Vilka standard- och arbiträra vågformer kan Siglent SDG830 generera och vilken upplösning har den?
Siglent SDG830 kan generera 5 standardvågformer (sinus, fyrkant, triangel, puls och brus) och har 46 interna arbiträra vågformer, inklusive DC. Alla signaler genereras med 14-bitars vertikal upplösning, vilket ger mycket god vågformsnoggrannhet.
Vad ingår i SDG830-förpackningen när det gäller kablar, nätaggregat och manualer?
Vanligtvis innehåller SDG830-förpackningen funktionsgeneratorn, en nätkabel, en USB-kabel, en tryckt manual eller CD samt minst en BNC-BNC-kabel för anslutning. Programvara ingår normalt inte fysiskt, men EasyWave kan laddas ner från tillverkaren. Det är rekommenderat att bekräfta exakt innehåll med säljaren, eftersom utrustningen kan variera beroende på region.
Vilken gränssnittskompatibilitet och synkronisering har SDG830 för integration med andra instrument, som oscilloskop?
SDG830 har USB-Host- och USB-Device-gränssnitt för dataöverföring, uppdateringar och fjärrstyrning från PC. Den saknar LAN- och GPIB-anslutning, men är fullt kompatibel med Siglent-oscilloskop via synkronisering genom USB-port, vilket underlättar gemensam signalanalys i labbmiljö.
Vilka operativa begränsningar och viktiga toleranser har SDG830 när det gäller frekvens, amplitud och noggrannhet?
Maximal utgångsfrekvens är 30 MHz för sinusvåg och lägre för andra vågformer (se manual). Maximal utgångsamplitud är 20 Vpp i öppen last och 10 Vpp i 50 Ω-last. Standard frekvensnoggrannhet är ±1 ppm och total harmonisk distorsion för sinusvåg är under 0,075 % vid 1 kHz, 20 Vpp. Värdena kan variera beroende på driftläge.
Vilka garantier och eftermarknadsservicealternativ erbjuder Siglent för SDG830, och finns reservdelar eller stöd för firmwareuppdateringar?
Siglent erbjuder vanligtvis 3 års standardgaranti för SDG830, som täcker tillverkningsfel. Teknisk support, online-manualer och gratis firmware-nedladdningar finns tillgängliga. Reservdelar och reparationer hanteras via officiella återförsäljare eller Siglents webbplats. Jag rekommenderar att registrera produkten för att aktivera garantin och underlätta framtida uppdateringar.
Vad är den maximala utgångsfrekvensen för Siglent SDG830?
Den maximala utgångsfrekvensen är 30MHz.
Vilka typer av vågformer kan Siglent SDG830 generera?
Den kan generera sinus, fyrkant, ramp, puls, gaussisk, gaussiskt vitt brus och godtyckliga vågformer.
Har generatorn moduleringsfunktioner?
Ja, den inkluderar moduleringsfunktionerna AM, DSB-AM, FM, PM, FSK, ASK, PWM, linjär/logaritmisk svepning och burst.
Är den kompatibel med annan mätutrustning?
Ja, den är kompatibel med SIGLENT digitala oscilloskop och kan anslutas via USB för lagring och uppdatering.
Hur många utgångskanaler har denna generator?
Den har en enda utgångskanal.
