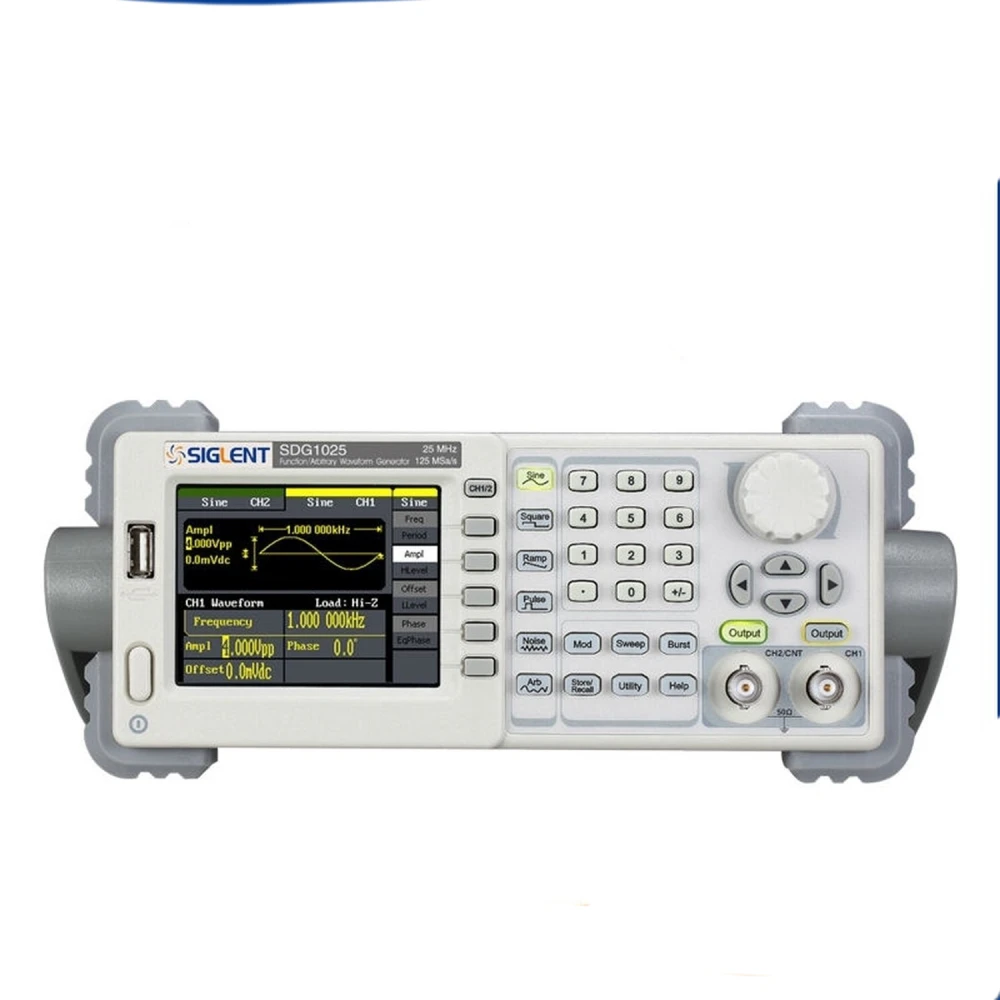

Siglent SDG1025 25MHz funktionsgenerator för elektronik
Varumärke: Siglent
Moms ingår (Exkl. moms: 3 082,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 3 699,00 kr | -4% |
| 10+ | 3 621,94 kr | -6% |
| 20+ | 3 467,81 kr | -10% |
Den arbiträra funktionsgeneratorn Siglent SDG1025 25MHz är ett viktigt verktyg för ingenjörer och tekniker som behöver precision och mångsidighet vid generering av elektroniska signaler. Utrustad med DDS-teknik (Direct Digital Synthesis) gör denna enhet det möjligt att generera signaler med hög trohet och stabilitet, idealisk för användning i laboratorier, produktutveckling och elektroniska tester.
Huvudfunktioner och fördelar:
- DDS-teknik med dubbla utgångar och justerbar fas för större flexibilitet i de genererade signalerna.
- Maximal utgångsfrekvens på 25MHz, lämplig för en mängd olika elektroniska tillämpningar.
- Samplingshastighet på 125 MSa/s och vertikal upplösning på 14 bitar, vilket säkerställer precisa och detaljerade signaler.
- Våglängd på 16Kpts som gör det möjligt att generera komplexa och arbiträra vågformer.
- Inkluderar 5 standardvågformer (sinus, fyrkant, ramp, puls, gaussiskt vitt brus) och 48 inbyggda arbiträra vågformer för olika behov.
- Hög precision med inbyggd frekvensräknare som når upp till 200MHz.
- Avancerade moduleringsfunktioner som AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep och Burst för specialiserade tester.
- Standardanslutning med USB Host och Device, stöd för lagring på USB-minne samt möjlighet till uppgradering med GPIB-port.
- Kompatibilitet med digitala oscilloskop i SDS1000-serien och fjärrstyrning för effektiv integration i mätsystem.
Tekniska specifikationer:
- Modell: SDG1025
- Maximal utgångsfrekvens: 25MHz
- Utgångskanaler: 2
- Samplingshastighet: 125 MSa/s
- Våglängd: 16 kpts
- Frekvensupplösning: 1 μHz
- Vertikal upplösning: 14 bitar
- Vågformer: sinus, fyrkant, ramp, puls, gaussiskt vitt brus, 48 inbyggda arbiträra vågformer
- Vågområde:
- Sinusvåg: 1 μHz till 25MHz
- Fyrkantsvåg: 1 μHz till 25MHz
- Puls: 500 μHz till 5MHz
- Ramp: 1 μHz till 300KHz
- Gaussiskt vitt brus: bandbredd 25MHz (-3dB)
- Arbiträr våg: 1 μHz till 5MHz
- Moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvensräknare: 100 mHz till 200 MHz
- Anslutning: USB Host & Device, valfri USB-GPIB-port
- Mått: 229mm × 105mm × 281mm
Denna generator är idealisk för dig som söker en pålitlig enhet för signalgenerering vid utveckling, test och underhåll av elektroniska kretsar. Dess förmåga att producera flera vågformer och dess höga upplösning gör den oumbärlig i professionella och utbildningsmiljöer.
Kompatibilitet och användning:
Siglent SDG1025 ansluts enkelt till digitala oscilloskop, särskilt till SDS1000-serien, vilket möjliggör gemensam signalanalys. Dess USB-gränssnitt underlättar dataöverföring och programuppdatering, medan alternativet med GPIB-port utökar möjligheterna till integration i automatiserade system.
Med avancerade moduleringsfunktioner och ett brett frekvensområde är denna generator perfekt för tillämpningar inom elektroniklabb, produktutveckling, teknisk utbildning och test av elektroniska enheter.
- DDS-teknik med dubbla utgångar och justerbar fas
- Maximal utgångsfrekvens: 25MHz
- Samplingshastighet: 125 MSa/s med 14-bitars vertikal upplösning
- 48 inbyggda arbiträra vågformer och 5 standardvågformer
- Moduleringsfunktioner: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Inbyggd frekvensräknare upp till 200MHz
- USB Host & Device-anslutning, möjlighet till USB-GPIB-port
- Kompatibel med digitala oscilloskop i SDS1000-serien och fjärrstyrning
Kundfrågor & svar
Vilka är de viktigaste specifikationerna för upplösning och precision som påverkar kvaliteten på de genererade signalerna?
Generatorn använder en samplingshastighet på 125 MSa/s, vertikal upplösning på 14 bitar och frekvensupplösning på 1 µHz. Detta ger en detaljnivå som passar krävande laboratorieapplikationer, även om mycket komplexa signaler eller maxfrekvenser kan ge små artefakter som är typiska för DDS-arkitekturen.
Vad krävs för att komma igång och vad ingår i lådan när man köper SDG1025?
Enheten levereras vanligtvis med generator, nätsladd, manual, två BNC-kablar och tillhörande programvara. Grundinstallationen kräver anslutning till elnätet (vanligtvis 100–240 V AC) och koppling till mätutrustning via de främre BNC-kontakterna.
Hur står sig SDG1025 jämfört med konkurrerande arbitrary function generators i 25 MHz-klassen?
Jämfört objektivt utmärker sig SDG1025 med bra pris/prestanda, 14-bitars upplösning och ett brett urval av inbyggda vågformer. Jämfört med modeller i liknande klass, t.ex. Tektronix AFG1022, erbjuder den något högre utgångsfrekvens och fler godtyckliga vågformer, även om dyrare enheter kan ha bättre stabilitet eller avancerade funktioner.
Vad är den maximala utgångsfrekvensen för Siglent SDG1025?
Den maximala utgångsfrekvensen är 25MHz.
Hur många utgångskanaler har Siglent SDG1025 funktionsgenerator?
Den har 2 utgångskanaler.
Vilka vågformer kan denna generator skapa?
Den kan skapa sinus-, fyrkants-, ramp-, puls- och gaussiskt vitt brus samt 48 inbyggda typer av arbiträra vågformer.
Är den kompatibel med annan mätutrustning?
Ja, den är kompatibel med digitala oscilloskop i SDS1000-serien och stöder fjärrstyrning.
Vilka anslutningsalternativ erbjuder Siglent SDG1025?
Den erbjuder USB Host och Device-anslutning, stöd för lagring på USB-minne samt möjlighet till uppgradering med GPIB-port.
