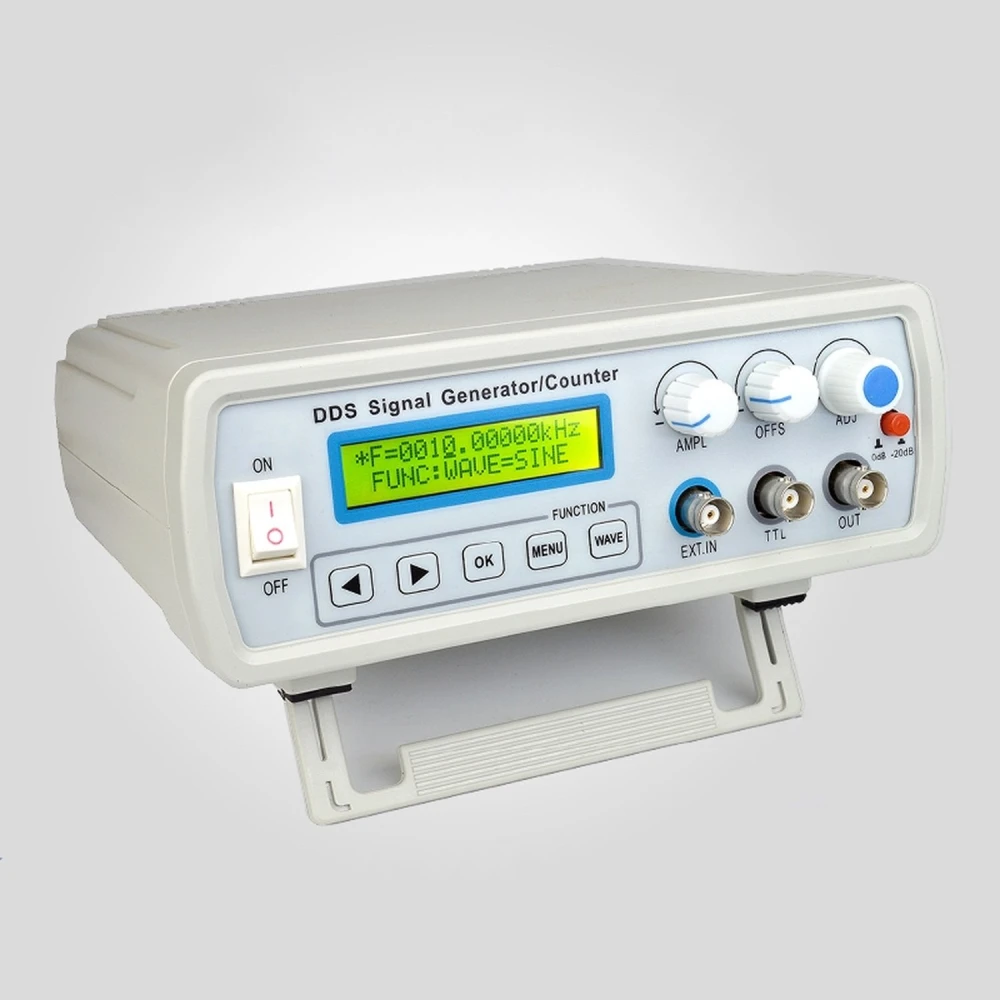

DDS-funktionsgenerator FY2112S 12 MHz med frekvensräknare och USB till PC
Varumärke: FeelTech
Moms ingår (Exkl. moms: 697,50 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 837,00 kr | -4% |
| 10+ | 819,56 kr | -6% |
| 20+ | 767,25 kr | -12% |
DDS-funktionsgeneratorn FY2112S är en avancerad enhet för direkt digital syntes (DDS) utvecklad med FPGA-teknik som gör det möjligt att generera sinus-, fyrkants-, triangel- och sågtandsvågor med hög precision och stabilitet. Frekvensområdet sträcker sig från 0,01 Hz till 12 MHz för sinusvågor och upp till 2 MHz för andra vågformer, med en upplösning på 10 mHz, vilket gör den till ett oumbärligt verktyg för hobbyanvändare, elektroniklaboratorier, produktionslinjer och undervisning.
Denna generator integrerar en frekvensräknare med mätkapacitet upp till 60 MHz, vilket underlättar exakt verifiering av interna och externa signaler. Dessutom har den synkron TTL-utgång och en effektiv utgångsamplitud på 9 Vpp utan belastning, med justerbar arbetscykel för fyrkantsvåg från 1% till 99%. Dess linjära svepfunktion möjliggör frekvenssvep med konfigurerbara start- och slutpunkter, idealiskt för dynamiska tester.
Huvudfunktioner:
- Multifunktionell och portabel, enkel att transportera.
- Hög frekvensprecision med stabilitet på ±2×10⁻⁶ och låg harmonisk distorsion (≤0.8% vid 1 kHz).
- Brett utbud av vågformer: sinus, fyrkant, triangel, stigande och fallande sågtand.
- Minne för att spara upp till 10 anpassade parameterinställningar för upprepad användning.
- LCD1602-skärm på engelska för tydlig visning och enkel hantering via knappar och vridreglage.
- TTL-utgång med bredd större än 3 Vpp och kapacitet att driva mer än 20 TTL-belastningar.
- Konfigurerbar beeper-funktion för ljudsignaler.
- USB-anslutning ingår för strömförsörjning och kommunikation med PC, vilket underlättar integration i system och fjärrstyrning.
- Kompakt design med måtten 200x190x90 mm och hög tillförlitlighet tack vare ytmonteringsteknik och storskaliga integrerade kretsar.
Tekniska specifikationer:
- Frekvens för sinusvåg: 0 Hz - 12 MHz
- Frekvens för fyrkantsvåg, triangel och andra: 0 Hz - 2 MHz
- Frekvensupplösning: 0,01 Hz (10 mHz)
- Frekvensnoggrannhet: ±5×10⁻⁶
- Utgångsamplitud: ≥9 Vpp utan belastning
- Utgångsimpedans: 50 Ω ± 10%
- DC-bias: ±3 V
- Arbetscykel för fyrkantsvåg: 1% till 99%
- Frekvensmätning: 1 Hz - 60 MHz, räkningsområde upp till 4294967295
- Strömförsörjning: DC 5V 1A via medföljande USB-kabel
- Drifttemperatur: 0 °C till 40 °C
- Fuktighet: mindre än 80%
Typiska användningsområden:
- Generering av signaler för test och kalibrering i elektroniklaboratorier.
- Utveckling och test av elektroniska kretsar och digitala system.
- Utbildningsanvändning för undervisning i elektronik och telekommunikation.
- Integration i produktionslinjer för kontroll och diagnostik av utrustning.
DDS-funktionsgeneratorn FY2112S är kompatibel med system som kräver precisa och stabila signaler, och dess USB-anslutning gör den lämplig för användning med styrprogram på PC för att underlätta automatisering och analys.
- DDS-funktionsgenerator med frekvens upp till 12 MHz och frekvensräknare upp till 60 MHz
- Utgång för sinus-, fyrkants-, triangel- och sågtandsvåg
- Utgångsamplitud ≥9 Vpp utan belastning och justerbar arbetscykel från 1% till 99%
- LCD1602-skärm på engelska och styrning via knappar och vridreglage
- Linjär svepfunktion med konfigurerbara start- och slutpunkter
- Minne för att spara upp till 10 anpassade inställningar
- Synkron TTL-utgång med kapacitet för mer än 20 TTL-belastningar
- USB-anslutning för strömförsörjning och kommunikation med PC ingår
- Hög frekvensprecision och stabilitet med låg harmonisk distorsion
- Kompakt, portabel design med hög tillförlitlighet och ytmonteringsteknik
Kundfrågor & svar
Vilka är de fysiska måtten, vikten och vad ingår i lådan när man köper denna funktionsgenerator?
Utrustningen har ungefärliga mått på 170 mm × 115 mm × 38 mm och en vikt på cirka 0,55 kg. I lådan ingår FY2112S-funktionsgeneratorn, USB-kabel, 5 V-strömförsörjning och användarmanual.
Är den kompatibel med både 110 V- och 220 V-system och vilken typ av kontakter används i utgångarna?
FY2112S använder en extern 5 V-strömförsörjning (vanligtvis en medföljande adapter som stöder 100–240 V AC). Dess huvudutgångar är BNC för signaler och synkronisering, och den har en USB typ B-port för anslutning till PC.
Vilka rekommendationer finns för att undvika skador på grund av överbelastning eller felaktig användning under mätning och våggenerering?
Det rekommenderas att inte överskrida angiven belastning (typiskt minst 50 Ω på utgången) och att inte applicera externa spänningar på utgångarna. Drift inom specificerat temperaturområde (0–40 °C) och god ventilation förlänger livslängden.
Jämfört med andra DDS-funktionsgeneratorer för laboratorier, vad är den tekniska skillnaden hos FY2112S i förhållande till pris och frekvensområde?
FY2112S utmärker sig genom att erbjuda upp till 12 MHz med 10 mHz upplösning och frekvensräknarfunktion upp till 60 MHz i en kompakt och prisvärd enhet, även om utgångsamplituden begränsas till 9 Vpp och avancerade funktioner är färre än hos modeller i högre klass.
Vilket frekvensområde kan FY2112S generera?
FY2112S kan generera sinussignaler från 0,01 Hz till 12 MHz och fyrkants-, triangel- och andra vågformer upp till 2 MHz.
Vilka typer av vågformer kan denna generator skapa?
Den kan generera sinusvåg, fyrkantsvåg med justerbar arbetscykel, triangelvåg samt stigande och fallande sågtand.
Har generatorn funktion för frekvensmätning?
Ja, den har en frekvensräknare med mätområde från 1 Hz till 60 MHz för interna och externa signaler.
Hur ansluts generatorn till en PC?
Den ansluts med den medföljande USB-kabeln som också ger DC 5V 1A strömförsörjning.
Går det att spara anpassade inställningar?
Ja, enheten kan spara upp till 10 parametergrupper för enklare upprepad användning.
