FY3206S FeelTech funktionsgenerator 6MHz, 2 kanaler
Varumärke: FeelTech
Moms ingår (Exkl. moms: 641,25 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 2+ | 769,50 kr | -4% |
| 10+ | 753,47 kr | -6% |
| 20+ | 705,38 kr | -12% |
FeelTech FY3206S funktionsgenerator 6MHz, 2 kanaler är ett avancerat instrument utformat för exakt generering av elektroniska signaler med två oberoende kanaler. Denna DDS-generator (Direct Digital Synthesis) kan skapa sinus-, fyrkants-, triangel-, sågtands-, arbiträra och modulerade vågformer (AM, FM), med full kontroll över amplitud, frekvens, offset och fas.
Tack vare CMOS-integrerad krets-teknik och en höghastighetsmikroprocessor, tillsammans med en aktiv kristalloscillator, erbjuder den exceptionell stabilitet och precision i signalgenereringen, med frekvensupplösning ner till 10 mHz och en noggrannhet på ±5×10-6.
Huvudfunktioner
- Två oberoende utgångskanaler (CH1 och CH2) med höghastighetsutgång.
- Maxfrekvens för sinus- och fyrkantsvåg: 6 MHz.
- Tillgängliga vågformer: sinus, fyrkant (med justerbar duty cycle mellan 0.1% och 99.9%), triangel, sågtand, arbiträr, vanlig puls, brus, elektrokardiogram, AM och FM.
- Utgångsamplitud ≥ 20 Vp-p (utan belastning) med utgångsimpedans på 50 ohm ±10%.

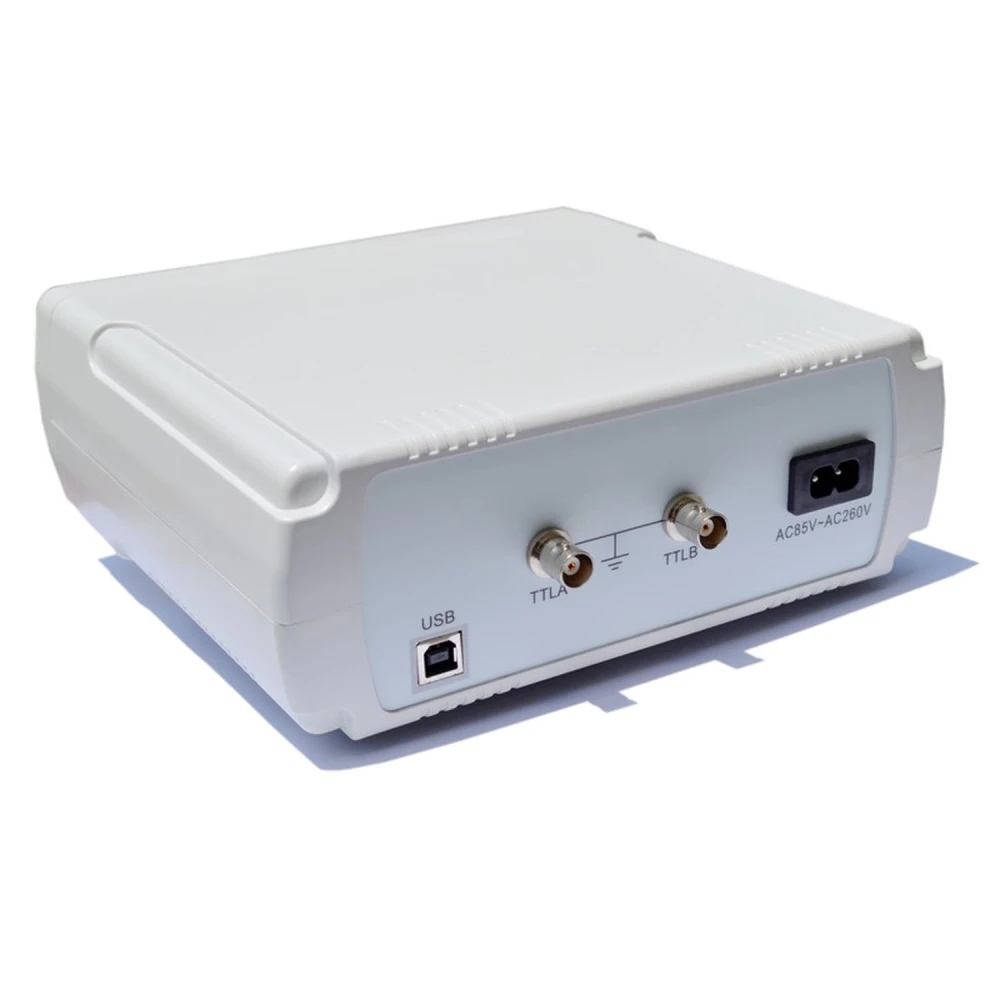

- Synkroniserad TTL-utgång för båda kanalerna med justerbar fas och elektrisk nivå > 3.3 Vp-p.
- Inbyggd frekvensräknare med mätområde från 1 Hz till 100 MHz för interna och externa signaler.
- Sweep-funktion på CH1 med linjärt och logaritmiskt läge, med justerbart intervall och hastighet.
- Minne för att spara upp till 20 anpassade inställningar.

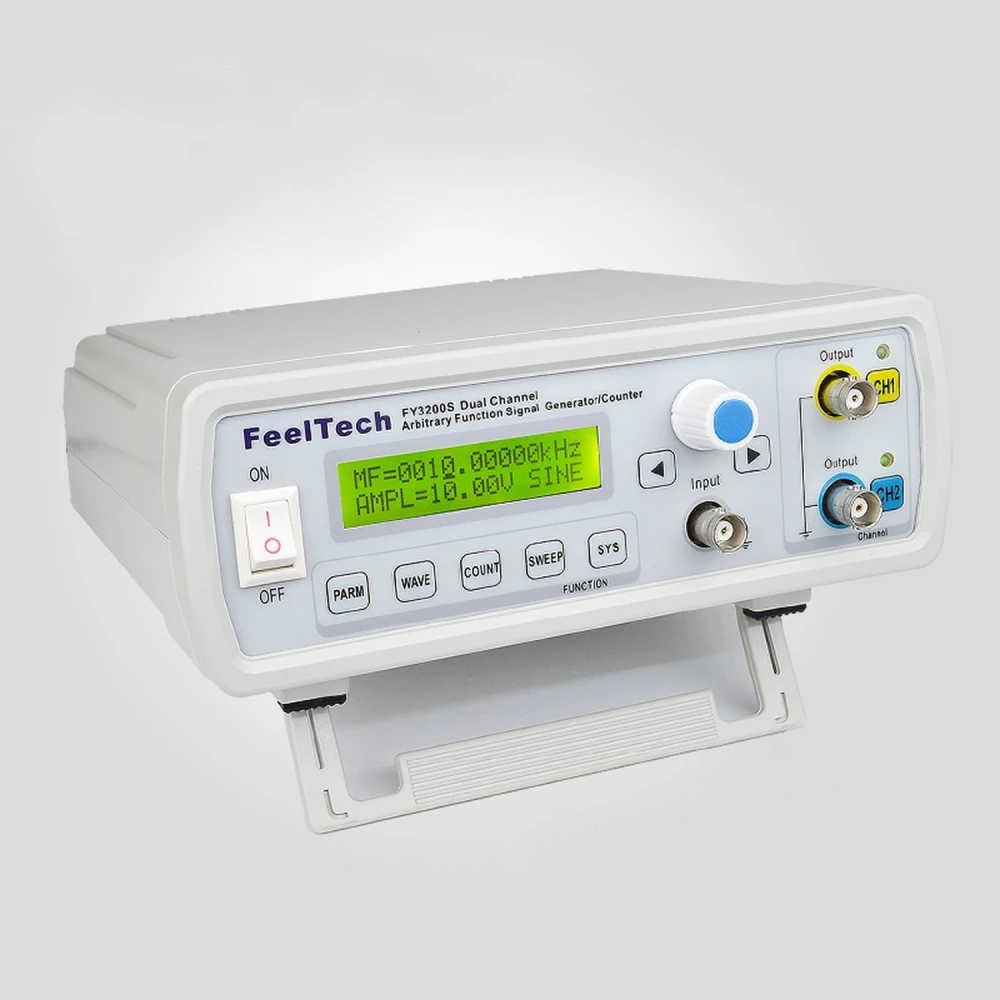

- Full digital styrning via knappar och ratt med LCD1602-skärm på engelska.
- Samplingshastighet upp till 250 MSa/s och 12-bitars vågformsgenerator för låg distorsion.
- Kompakta mått: 200 x 190 x 90 mm och ungefärlig vikt på 500 g.
Typiska användningsområden
Denna generator är idealisk för:
- Elektronikteknik och kretsutveckling.
- Forskningslaboratorier och test av elektroniska enheter.
- Produktionslinjer för funktionstest och kalibrering.
- Undervisning och utbildning inom elektronik och telekommunikation.
Kompatibilitet och tillbehör
Levereras med strömkabel, USB-kabel för anslutning till PC, Q9-klämmor och CD med programvara och manual. Kompatibel med system som kräver arbiträra signaler och sweep-funktioner för avancerade tester.
Obs: Denna produkt finns för närvarande inte i lager. Du kan fråga om avisering när den kommer tillbaka i lager.
- DDS-generator med två kanaler och maxfrekvens på 6 MHz
- Vågformer: sinus, fyrkant, triangel, sågtand, arbiträr, AM, FM
- Inbyggd frekvensräknare med räckvidd upp till 100 MHz
- Digital styrning med LCD1602 och minne för 20 inställningar
- Justerbar linjär och logaritmisk sweep-funktion på CH1
- Hög precision och stabilitet med aktiv kristalloscillator
- Synkroniserad TTL-utgång med justerbar fas
- Samplingshastighet på 250 MSa/s och 12-bitars generator för låg distorsion
- Kompakta mått och låg vikt för enkel hantering
- Inkluderar kablar, klämmor och programvara för anslutning och styrning
Kundfrågor & svar
Vilka vågformer kan FY3206S-6MHz generera och för vilka specifika tillämpningar är de användbara?
FY3206S-6MHz kan generera sinus-, fyrkants-, triangel-, sågtands- och programmerbara godtyckliga vågformer. Sinusvågor är idealiska för test av ljudutrustning och filter; fyrkantsvågor används vid digital simulering eller test av logikklockor; triangel-/sågtandsvågor används i modulerings- och styrkretsar, medan godtyckliga vågformer gör det möjligt att emulera specifika komplexa signaler, vilket är viktigt för analoga moduler eller anpassade konstruktioner.
Vilket utgångsgränssnitt och vilka amplitudnivåer erbjuder generatorn, och hur ansluts den till andra laboratorieinstrument?

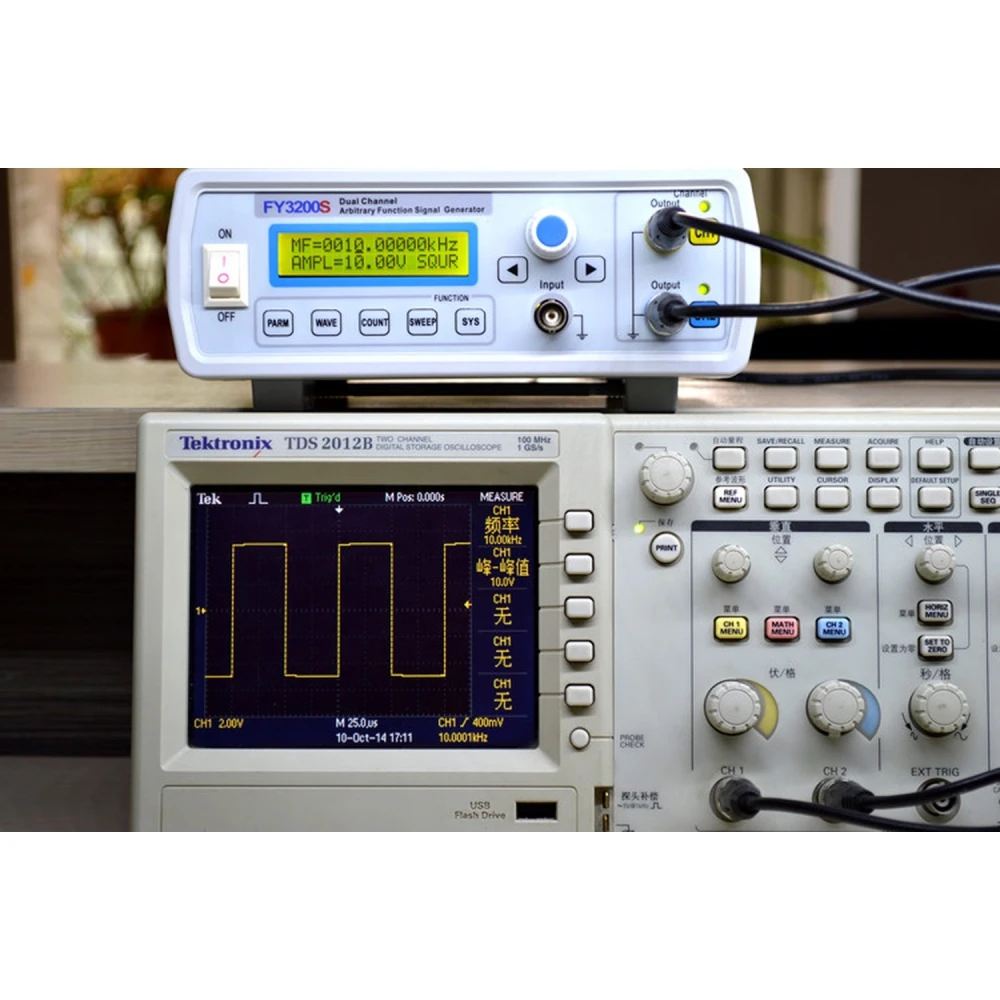

Generatorn har standardutgångar av BNC-typ och stöder justerbara signalnivåer upp till ±10 Vpp vid högimpedanslast (ungefär 50 Ω). Den har även TTL-utgång för digital synkronisering. Detta möjliggör direkt anslutning till oscilloskop, analysatorer eller testutrustning som är kompatibel med BNC-ingångar, vilket ger stor flexibilitet i utbildnings- och industrilabb.
Kräver utrustningen någon särskild programvara eller drivrutin för att ladda godtyckliga vågformer, och är den kompatibel med Windows eller Mac?
För att ladda godtyckliga vågformer används den dedikerade programvaran som tillhandahålls av tillverkaren, vanligtvis kompatibel med Windows-system (normalt Windows 7/8/10). Inget inbyggt stöd för macOS garanteras, så Mac-användare behöver en virtuell miljö eller en Windows-dator. Drivrutinen ingår vanligtvis i paketet eller finns tillgänglig online.
Vilka är de elektriska matningsspecifikationerna och finns det tolerans för spänningsvariationer?
FY3206S-6MHz drivs vanligtvis av en extern 12 V DC-strömförsörjning, med en toleransmarginal på ±10 %. Maxförbrukningen är vanligtvis under 10 W. Det är viktigt att inte överskrida angivna värden för att undvika skador eller instabil drift, särskilt i miljöer med frekventa spänningsvariationer.
Vilken är den huvudsakliga tekniska skillnaden mellan denna modell och andra DDS-generatorer i liknande klass, som FY3200S-10MHz?
Den viktigaste skillnaden ligger i maximal utgångsfrekvens: FY3206S-6MHz når 6 MHz i sinus, medan FY3200S-10MHz når 10 MHz. Dessutom är prestandan vad gäller distorsion och vågformstrohet mycket lik mellan båda, men modellen med högre frekvens ger större marginal för RF-applikationer eller behov av högre bandbredd. Om intervallet 0–6 MHz täcker dina behov är 3206S mer kostnads- och energieffektiv.
Vilken maxfrekvens kan denna arbiträra funktionsgenerator generera?
FY3206S kan generera signaler med en maxfrekvens på upp till 6 MHz för sinus-, fyrkants- och triangelsignal.
Vilka typer av vågformer kan FY3206S generera?
Den kan generera sinus-, fyrkants- (med justerbar duty cycle), triangel-, sågtands-, arbiträra vågformer, pulser, brus, elektrokardiogram, AM och FM.
Har den frekvensmätning?
Ja, den har en inbyggd frekvensräknare med mätområde från 1 Hz till 100 MHz för interna och externa signaler.
Kan den styras via dator?
Ja, varje funktion kan justeras från datorn med den medföljande programvaran och USB-anslutning.
Finns den att köpa direkt?
Produkten är för närvarande slut i lager och inte tillgänglig för direkt köp, men du kan begära avisering när den kommer in igen.
