FY3212S 12MHz funktionsgenerator med 2 kanaler FeelTech

Den arbiträra funktionsgeneratorn FY3212S 12MHz från FeelTech är ett avancerat elektroniskt instrument utformat för att generera godtyckliga vågformer med hög precision och stabilitet. Denna tvåkanals DDS-enhet (Direct Digital Synthesis) möjliggör generering av flera typer av vågor, inklusive sinus, fyrkant, triangel, sågtand och användardefinierade vågformer, med ett frekvensområde som når upp till 12 MHz för sinusvågor och upp till 6 MHz för andra former.

Utrustad med en inbyggd frekvensräknare som stöder upp till 100 MHz är FY3212S idealisk för tillämpningar inom elektronikingenjörskonst, forskningslaboratorier, produktionslinjer och undervisning. Dess ytmonteringsteknik och CMOS-integrerade krets säkerställer hög immunitet mot störningar och lång livslängd.

Viktiga funktioner

• Två oberoende utgångskanaler (CH1 och CH2) med utgångsamplitud ≥ 20Vp-p utan belastning.
• Förinstallerade och godtyckliga vågformer: 14 vanliga former och möjlighet att ladda egna former.
• Hög upplösning och precision: Frekvensupplösning på 10 mHz och frekvensnoggrannhet ±5×10⁻⁶.
• Justerbar duty cycle: Från 0.1% till 99.9% för fyrkantsvåg.
• Svepfunktion: Konfigurerbart linjärt och logaritmiskt svep för CH1.
• Frekvensmätning: Inbyggd mätare för interna och externa signaler upp till 100 MHz.

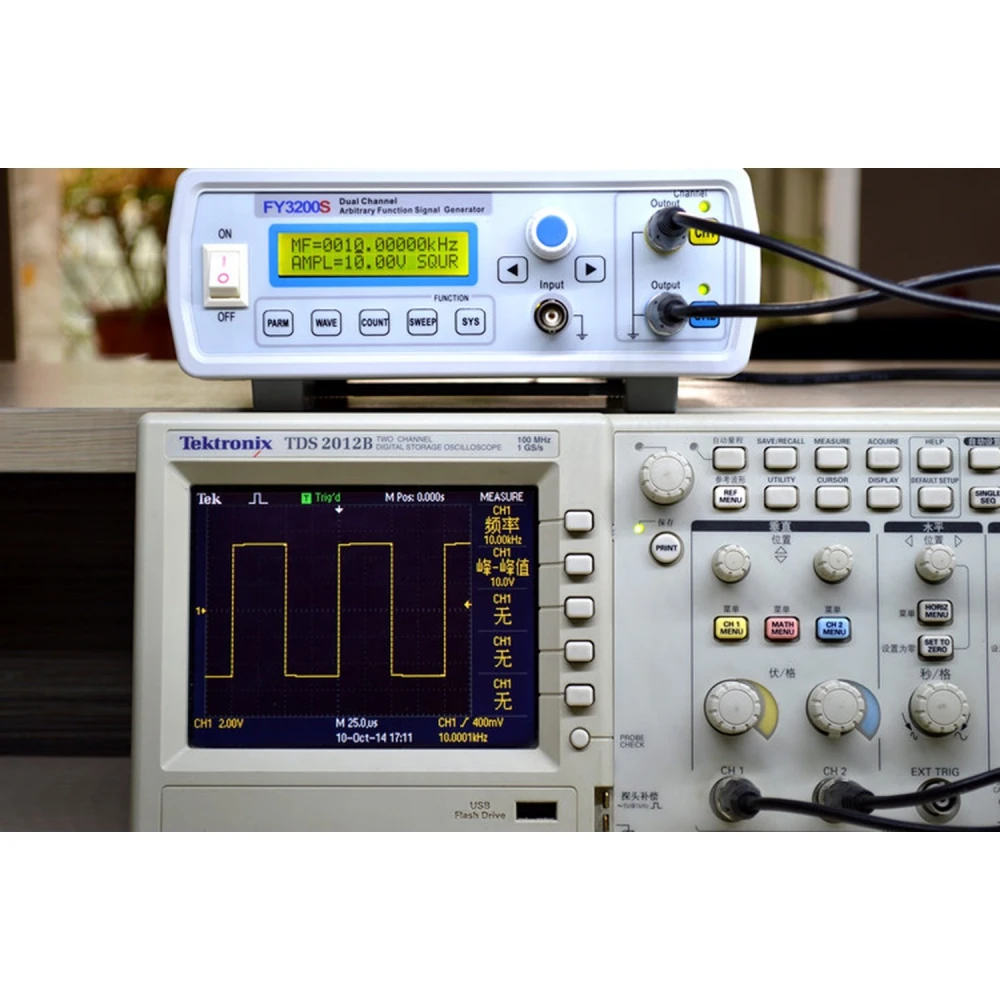

• Digital och manuell styrning: Knappar och ratt med LCD1602-skärm för exakta inställningar.
• Minne för 20 uppsättningar användardefinierade parametrar.

Tekniska specifikationer

• Frekvens för sinusvåg: 0 Hz till 12 MHz
• Frekvens för fyrkantsvåg och triangelvåg: 0 Hz till 6 MHz
• Frekvens för godtycklig vågform: 0 Hz till 6 MHz
• Utgångsimpedans: 50 ohms ±10%
• DC-offset: ±10 V
• Distorsion för sinusvåg: ≤ 0.8% vid 1 kHz
• Stigtid och falltid för fyrkantsvåg: ≤ 100 ns
• Synkroniserad TTL-utgång på båda kanalerna med justerbar fas
• Ingångsspänningsområde för frekvensräknare: 2 Vp-p till 20 Vp-p
• Mått: 200 mm x 190 mm x 90 mm
• Vikt: 500 g (huvudenhet), 150 g (tillbehör)

Typiska användningsområden

Denna generator är idealisk för test och utveckling inom elektronik, signal­simulering för kommunikationsutrustning, kalibrering av instrument, experiment i utbildningslaboratorier och kvalitetskontroll i industriell produktion.

Kompatibilitet och tillbehör

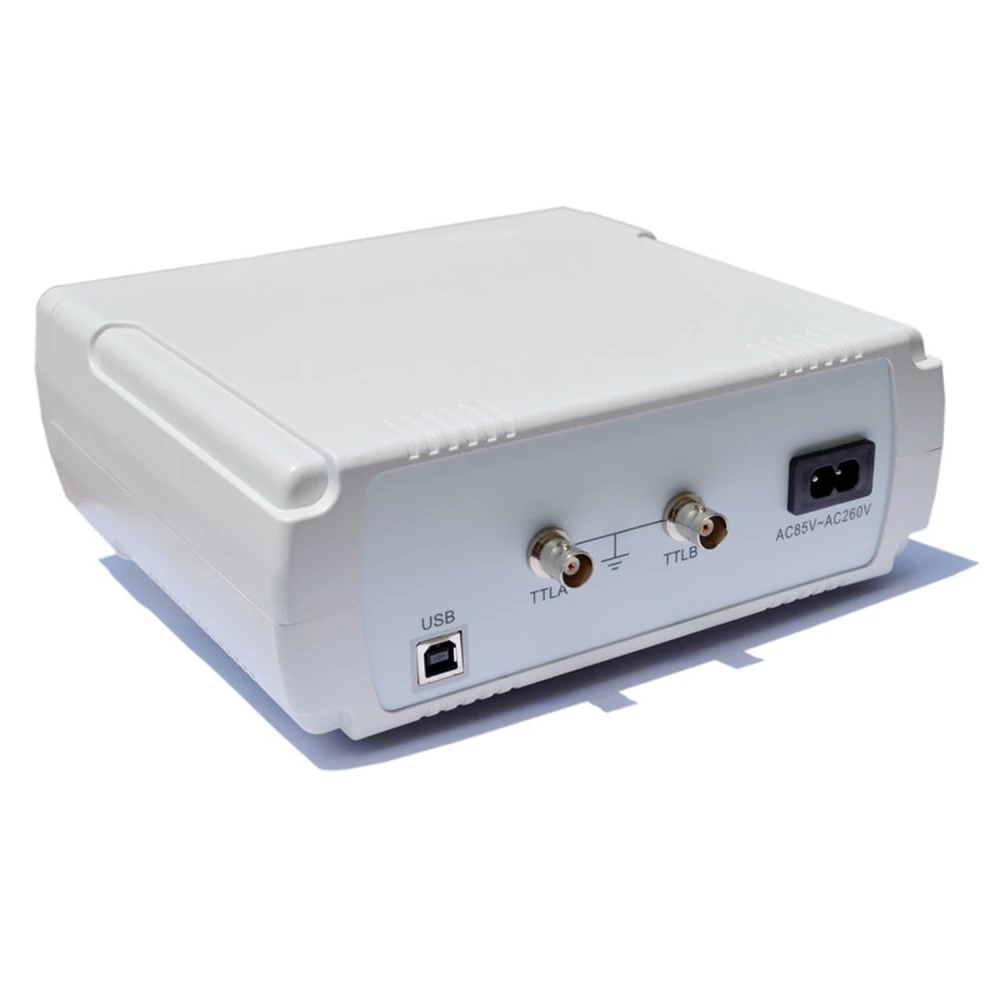

Levereras med strömkabel, USB-kabel med fyrkantig port, Q9-trådklämmor och CD med programvara. Kompatibel med system som stöder USB-anslutning för styrning och fjärrkonfiguration.

Tillgänglighetsstatus

För närvarande är denna produkt slut i lager. Vi rekommenderar att du tittar på alternativ eller kontaktar oss för information om återkomst i lager.

• Tvåkanals DDS med oberoende CH1- och CH2-utgång
• Maxfrekvens för sinusvåg: 12 MHz
• Inbyggd frekvensräknare upp till 100 MHz
• Vågformer: sinus, fyrkant, triangel, sågtand och godtycklig
• Justerbar duty cycle från 0.1% till 99.9%
• Linjärt och logaritmiskt svep på CH1
• Minne för 20 anpassade inställningar
• LCD1602-skärm för digital och manuell styrning
• Hög precision och låg distorsion i genererade signaler
• Ytmonteringsteknik och CMOS-integrerad krets
