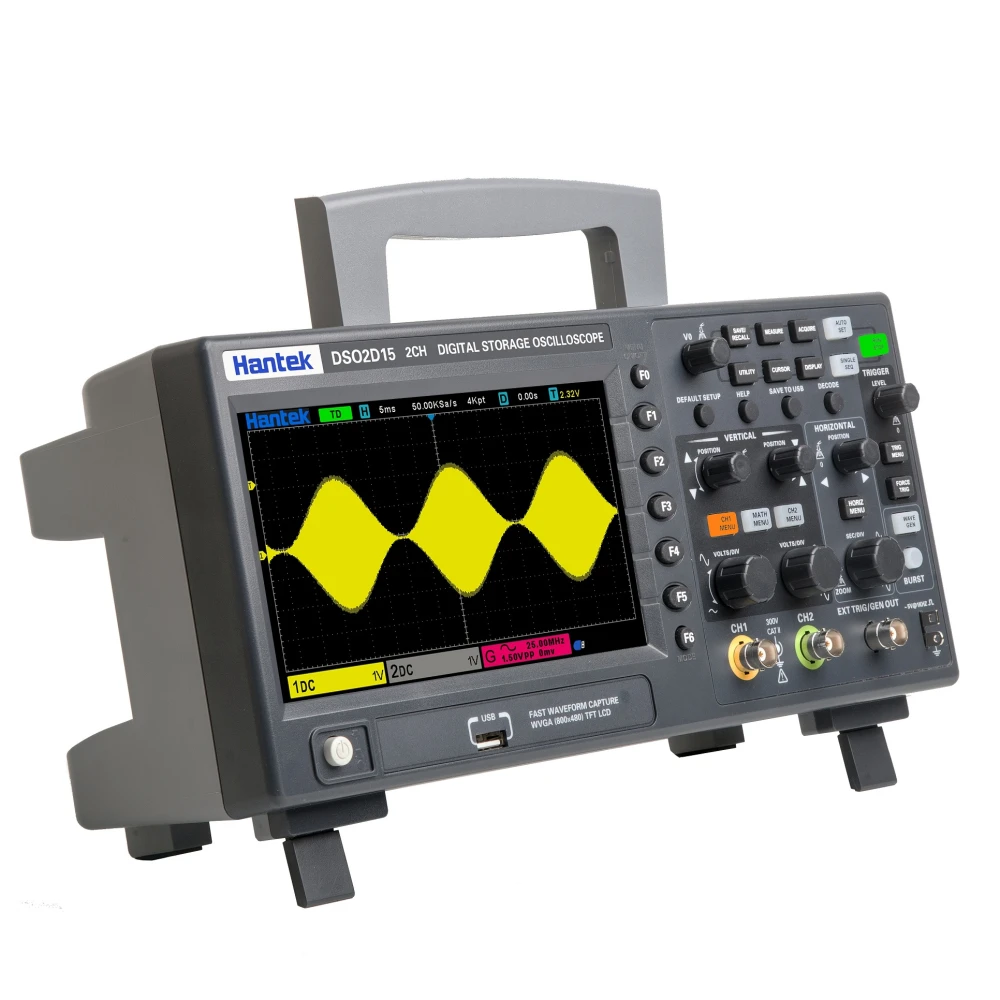

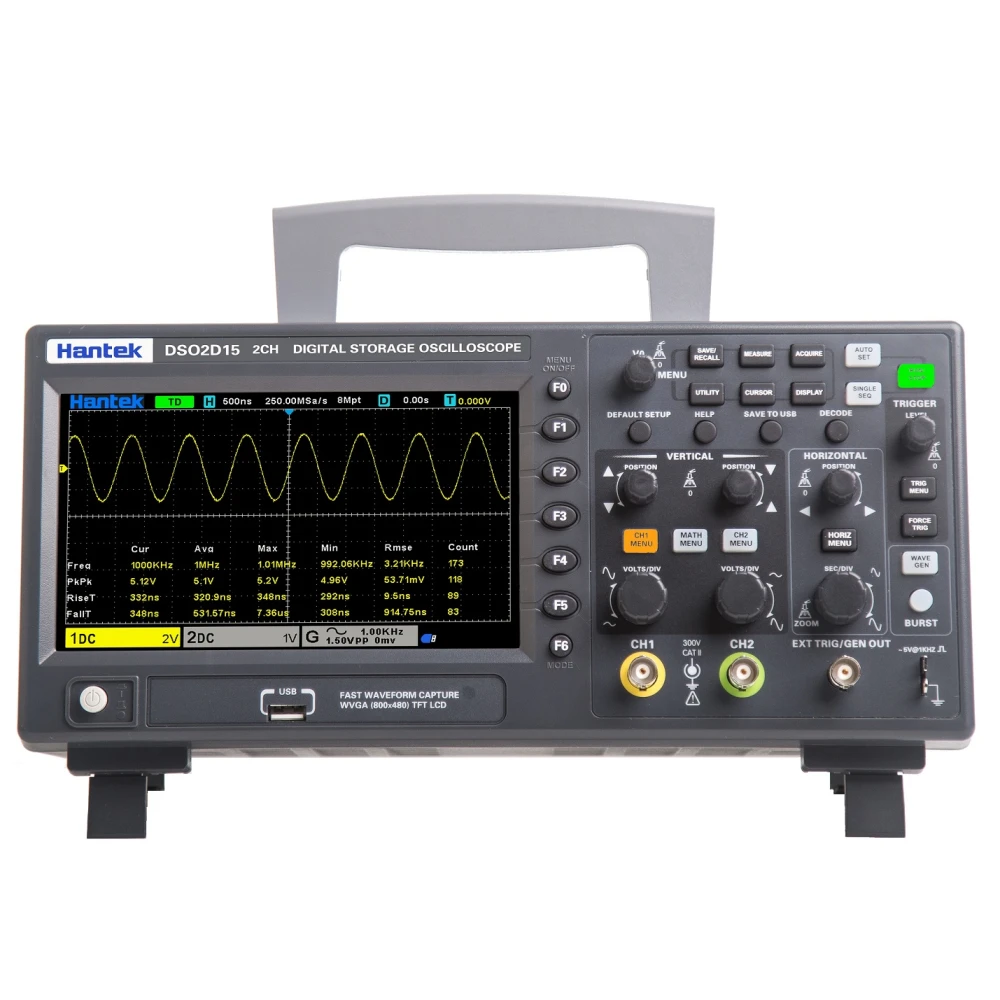

Hantek DSO2D15 digitalt oscilloskop med 2 kanaler 150 MHz
Varumärke: Hantek
Moms ingår (Exkl. moms: 2 756,25 kr)
Mängdrabatter
| Antal | Pris | Spara |
|---|---|---|
| 25+ | 3 164,06 kr | -8% |
Hantek DSO2D15 digitalt oscilloskop med 2 kanaler 150 MHz och funktionsgenerator
Hantek DSO2D15 är ett kompakt och kraftfullt digitalt oscilloskop, utformat för yrkesanvändare och elektronikentusiaster som behöver precision och flexibilitet i sina mätningar. Med en bandbredd på 150 MHz och två oberoende kanaler möjliggör det samtidig visning och analys av flera signaler.
Huvudfunktioner:
- Två digitala kanaler för samtidig signalanalys.
- Bandbredd på 150 MHz, idealisk för avancerade elektronikapplikationer.
- Inbyggd funktionsgenerator för test och simulering av signaler.
- 7-tums färg TFT-skärm som ger tydlig och detaljerad visning.

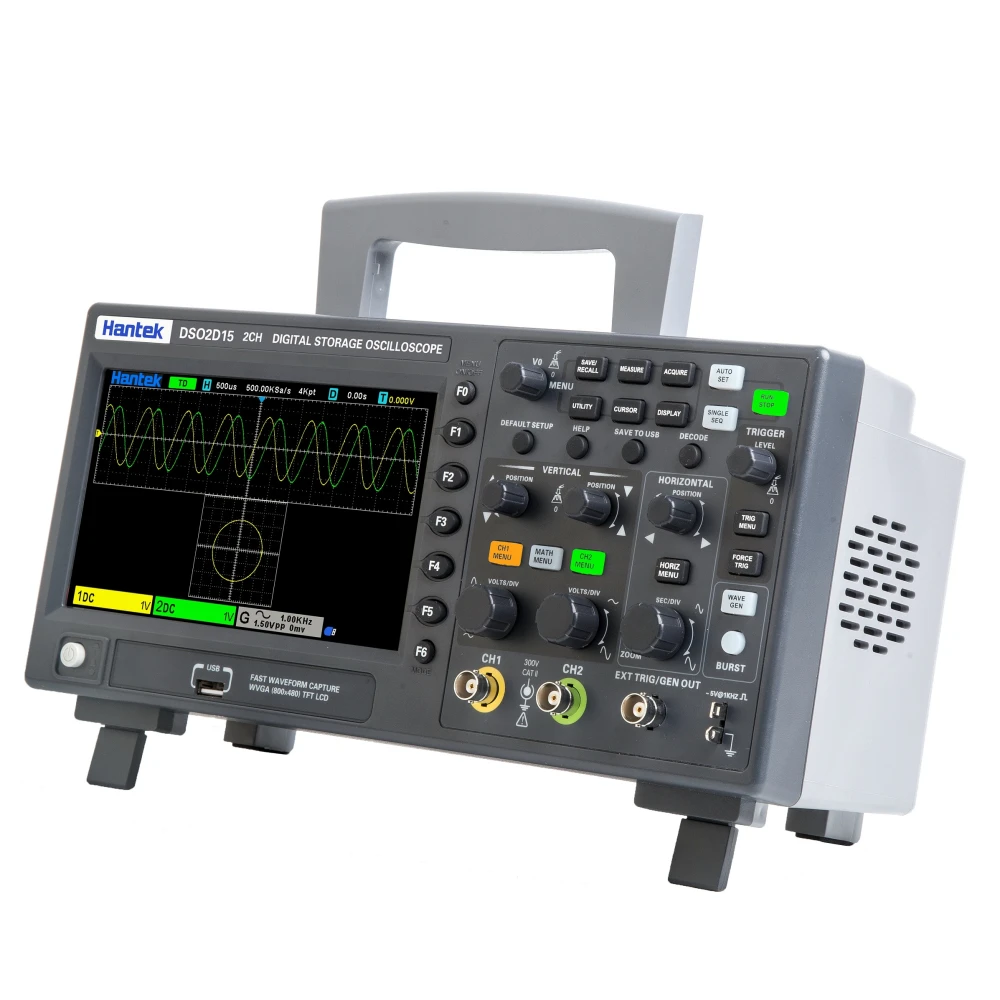

- USB-anslutning för att exportera data till PC eller USB-minne, vilket underlättar analys och lagring.
- Inbyggd voltmeter för att mäta AC- och DC-spänningar upp till 300 VRMS.
- Fläktlös, vilket säkerställer tyst drift.
- Registreringsminne på 4Mpts per kanal för längre inspelningar.
- Avancerade triggerlägen inklusive automatisk, normal och singel, samt specifika triggers för protokoll som CAN, LIN, IIC, SPI och UART.
- Matematiska funktioner som addition, subtraktion, multiplikation, division och FFT-analys för en komplett diagnos.
- Överensstämmelse med EN61010 300V CAT II, vilket säkerställer kvalitet och säkerhet vid mätningar.
Tekniska specifikationer:
- Samplingshastighet: 1 Gigasample per sekund (Gsps).
- Vertikal upplösning: 12 bits.
- Tidsbas: från 2 ns till 1000 s per division.
- Ingångsimpedans: 1 MΩ / 20 pF.

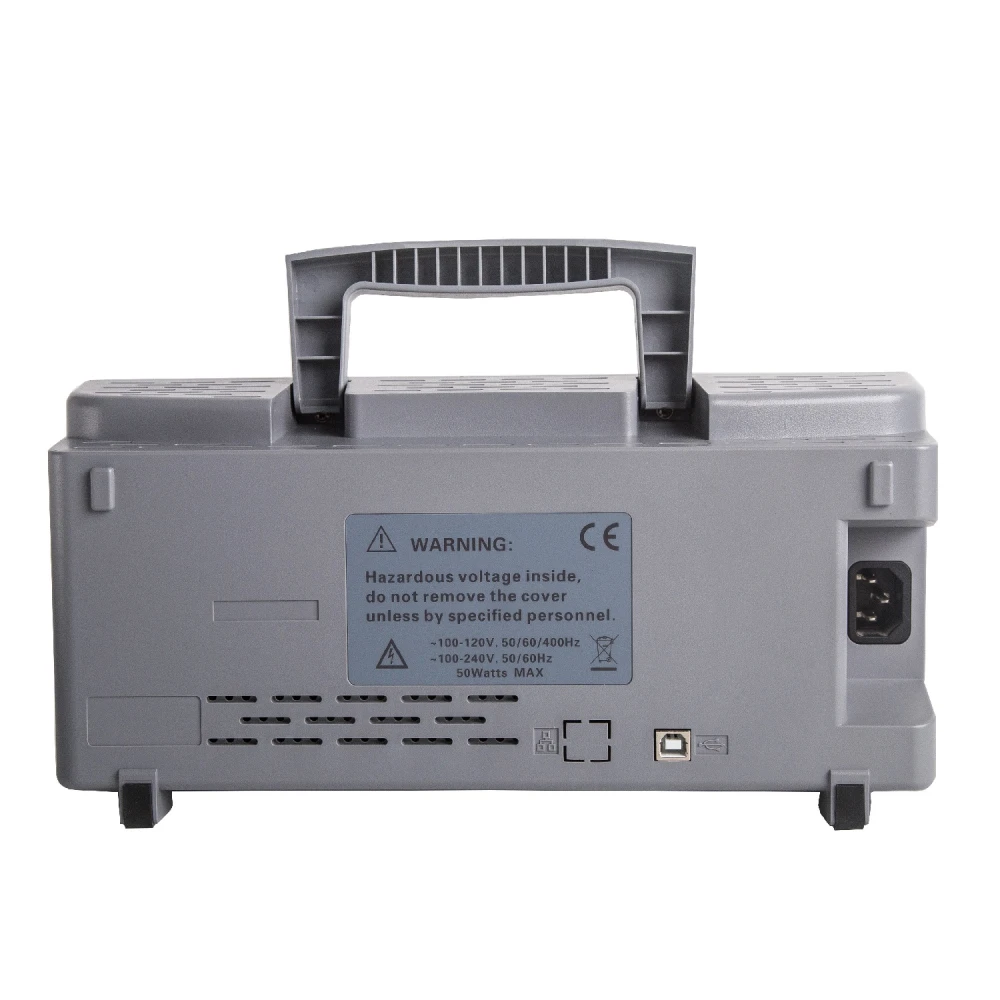

- Strömförsörjning: 100-120V CA, 45-440 Hz och 120-240V CA, 45-66 Hz.
- Mått: 318 x 110 x 150 mm.
- Vikt: 1.9 kg.
- Arbetstemperatur: 0 till 50 °C.
- Stigtid: ≤ 2.4 ns.
Typiska användningsområden:
- Felsökning och reparation av elektroniska kretsar.
- Utveckling och tester i ingenjörslabb.
- Kvalitetskontroll i elektronisk produktion.
- Analys av digitala protokoll som I2C, SPI, RS232/UART, CAN och LIN.
- Mätning och analys av analoga och digitala signaler.
Kompatibilitet och medföljande tillbehör:
- Kompatibel med PC-programvara för avancerad analys och datalagring.
- Inkluderar USB-kabel, strömkabel, oscilloskopprob med 10:1-dämpning, BNC till krokodilklämmor och tillverkarens kalibreringscertifikat.
Viktig information: Denna produkt är för närvarande slut i lager. Du kan begära avisering för att få information när den finns tillgänglig igen.
- Digitalt oscilloskop med 2 kanaler och 150 MHz bandbredd
- Inbyggd funktionsgenerator för signaltest
- 7-tums färg TFT-skärm för tydlig visning
- USB-anslutning för export till PC eller USB-minne
- Voltmeter för mätning av AC- och DC-spänning upp till 300 VRMS
- Fläktlös drift för tyst användning
- Registreringsminne på 4Mpts per kanal
- Avancerade triggerlägen och analys av digitala protokoll
- Inbyggda matematiska funktioner och FFT-analys
- Inkluderar kablar, prob och kalibreringscertifikat
Kundfrågor & svar
Vilka fördelar erbjuder den inbyggda funktionsgeneratorn jämfört med att använda en extern generator med Hantek DSO2D15?
Den inbyggda funktionsgeneratorn gör det möjligt att generera standardsignaler (sinus, fyrkant osv.) direkt från oscilloskopet, vilket minskar behovet av extra utrustning och sparar plats. Däremot är amplituden och variationen av tillgängliga vågformer ofta mindre än hos dedikerade generatorer. Den är idealisk för snabba och pedagogiska tester, men kan vara otillräcklig för högprecisionsapplikationer.
Vilka är måtten och vikten på Hantek DSO2D15 och vad ingår i lådan vid köp?
Hantek DSO2D15 mäter cirka 313 mm x 108 mm x 142 mm och väger 2,1 kg. I lådan ingår normalt oscilloskopet, strömkablar, två mätprober, användarmanual och USB-kabel. Det är rekommenderat att kontrollera med återförsäljaren för att bekräfta exakt innehåll beroende på region.
Vad är den maximala samplingsfrekvensen och vilka praktiska begränsningar finns vid fångst av snabba signaler?
Enheten erbjuder en maximal samplingsfrekvens på 1 GSa/s i enkelkanalsläge. Om båda kanalerna används samtidigt kan denna hastighet minska. För signaler nära 150 MHz beror återgivningsnoggrannheten på minneslängden (4 Mpts/ch) och tidsbasinställningen. Detta gör det möjligt att fånga detaljer i snabba transienter, även om extremt korta toppar kan begränsas av den analoga kanalens bandbredd.
Vilket periodiskt underhåll kräver detta oscilloskop och vad är dess uppskattade livslängd?
DSO2D15 har ingen fläkt och har förseglade elektroniska komponenter, så det kräver endast tillfällig yttre rengöring samt att man undviker damm och fukt. Typisk livslängd för liknande utrustning är 5 till 10 år, beroende på användning och miljöförhållanden. Årlig kalibrering rekommenderas för högprecisionsapplikationer.
Vilka typer av signaler kan Hantek DSO2D15 analysera?
Den kan analysera analoga och digitala signaler, inklusive protokoll som I2C, SPI, RS232/UART, CAN och LIN.
Har oscilloskopet anslutning för att exportera data?
Ja, det har USB-anslutning för att exportera resultat till PC eller USB-minne.
Vilken är den högsta spänningen som kan mätas?
Det kan mäta spänningar upp till 300 VRMS i växelström och likström.
Finns den tillgänglig för köp just nu?
Produkten är för närvarande slut i lager, men du kan begära avisering för att få besked när den finns tillgänglig.
Ingår tillbehör?
Ja, den inkluderar USB-kabel, strömkabel, prob med 10:1-dämpning, BNC till krokodilklämmor och kalibreringscertifikat.
