Bismutlödtenn: det okända verktyget som kan rädda en reparation

Om du reparerar elektronik regelbundet har du säkert flera sorters lödtenn, flux, avlödningsflätad och ett gäng lödspetsar. Men det finns en produkt som fortfarande är ganska okänd – till och med bland folk som hållit på i flera år: bismutlödtenn för lågtemperaturlödning.

Det ersätter inte ditt vanliga lödtenn och är inte heller det bästa valet för alla lödfogar. Det intressanta sitter i en enda, väldigt specifik egenskap: det smälter vid en mycket lägre temperatur än de vanliga legeringarna.

En av de mest använda sammansättningarna är Sn42Bi58, bestående av 42 % tenn och 58 % vismut. Smältpunkten ligger runt 138 °C. För att ge en känsla för skillnaden:

Vid en elektronikrreperation kan den skillnaden vara enorm.

Vad är det som gör bismutlödtenn speciellt?

Sn42Bi58 är en eutektisk legering. Det innebär att den går från fast till flytande tillstånd vid en helt bestämd temperatur – i det här fallet runt 138 °C.

Men bortom den metallurgiska förklaringen är det verkligt intressanta vad det faktiskt låter dig göra på ett elektronikkort: arbeta med lägre temperatur och lägre termisk belastning på PCB:n.

Det är särskilt värdefullt när det finns känsliga komponenter, plastkontakter, tunna kort, LED, lim eller zoner där för mycket värme riskerar att lyfta ett pad eller skada själva kortet.

Och även om många köper den här produkten med enbart lågtemperaturlödning i tankarna är den förmodligen mest intressanta användningen en helt annan.

Tricket som förändrar hela avlödningsprocessen

Det är här bismutlödtennet verkligen börjar visa sitt värde.

Föreställ dig att du behöver ta bort en HDMI-kontakt, USB, USB-C, en krets med många ben eller någon annan komponent med flera lödpunkter. Problemet är sällan att smälta en enda lödning. Problemet är att få alla att förbli smälta samtidigt.

Du värmer upp ett ställe, flyttar dig till nästa och när du kommit till andra änden har det första redan stelnat igen. Den vanliga lösningen är att höja temperaturen och blåsa mer varmluft. Det funkar, men det ökar också risken för kortskador.

Med Sn42Bi58 kan du göra något annat. Du applicerar en liten mängd på de befintliga lödpunkterna och låter de två legeringarna blandas. Tillsatsen av vismut sänker smältpunkten på blandningen avsevärt: lödningen förblir flytande längre och det blir mycket lättare att lyfta bort komponenten.

I många fall är skillnaden förvånansvärd. En kontakt som verkade helt fastlödd i PCB:n kan börja röra sig nästan utan motstånd.

För detta ändamål är sprutan oftast bekvämare än burken – du lägger en minimal droppe på varje punkt utan att täcka halva kortet.

Om du behöver ansätta kraft gör du något fel

Det är förmodligen en av de viktigaste reglerna vid avlödning av komponenter.

Behöver du dra hårt i en kontakt eller bända upp en krets håller någon lödpunkt fortfarande fast den. Och där börjar problemen: lyftade pads, skadade spår, trasiga vior och deformerade kontakter.

Att använda en lågtemperaturlegering hjälper dig precis att undvika den situationen. Målet är inte att rycka loss komponenten. Målet är att få alla lödpunkter att vara flytande så att du kan ta bort den utan motstånd.

Lägre temperatur innebär lägre risk för kortet

Värme är nödvändigt för att löda och avlöda, men det är också en av de vanligaste orsakerna till skador under en reparation.

Moderna kort kan ha många kopparlager och stora jordplan som suger upp enorma mängder energi. Du hamnar då i den klassiska situationen där du för lödjärnet mot kortet och lödningen verkar inte vilja smälta. Du höjer temperaturen. Fortsätter att värma. Och medan du försöker arbeta på en specifik punkt börjar hela PCB-ytan runt om att värmas upp.

Med ett lågtemperaturlödtenn kan du minska den termiska belastningen och undvika problem som lyftade pads, plastdeformationer, limskador, delaminering av PCB:n eller onödig uppvärmning av kringliggande komponenter.

Vid reparation spelar inte bara temperaturen på stationsdisplayen roll. Det spelar också roll hur länge du applicerar den temperaturen. Därför hjälper det mycket att arbeta med en förvärmningsplatta undertill och skydda omgivningen med Kapton-tejp.

Var är det extra användbart?

USB-, HDMI- och USB-C-kontakter

De är ett av de tydligaste exemplen. De har ganska många lödpunkter och i många fall stora metallankare kopplade till jord. Att hålla allt smält samtidigt kan vara knepigt, och en liten mängd Sn42Bi58 kan göra borttagningen betydligt smidigare.

SMD-kretsar

Det kan också användas för att ta bort komponenter med många ben. Principen är densamma: fördela legeringen över anslutningarna och se till att alla förblir flytande tillräckligt länge.

Metalliska skärmkåpor

Skärmkåpor som är direktlödda till kortet kan också vara besvärliga att ta bort eftersom de har flera lödpunkter spridda längs kanten. Att sänka smältpunkten hjälper enormt.

Värmekänsliga kort och komponenter

Flexibla kort, tunna PCB:er, komponenter nära plast, små elektronikmoduler eller zoner med lim är alla bra kandidater för att arbeta vid lägre temperatur.

Reparation av LED-belysning

LED-komponenter är ganska känsliga för överskottsvärme. En lågtemperaturlegering kan vara ett klokt val när du vill minimera termisk stress under en reparation.

Pasta och stav av Sn42Bi58 är inte riktigt samma sak

På nätet hittar du Sn42Bi58 i olika format: pasta, tråd, plattor, kulor, stavar och små tackor. Ibland väcker stavarna uppmärksamhet eftersom de kan ha ganska höga priser. Är det samma sak?

Metallegeringen kan vara exakt densamma, men produkten är det inte.

En stav av Sn42Bi58 är i grunden fast metall av tenn och vismut i den proportionen. Pastan innehåller små partiklar av samma legering blandade med flux och andra ingredienser som gör den lätt att applicera. Flux hjälper till att avlägsna oxider och gör att lödningen näter sig ordentligt mot metallytorna.

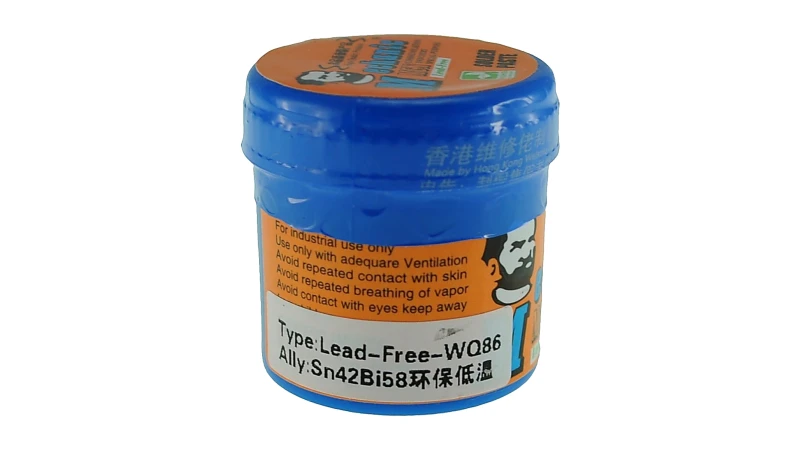

Vid elektronikreperation är pasta oftast ett mycket bekvämt format eftersom du kan applicera mycket små mängder precis där du behöver dem. Det är därför de två produkter vi har – burken på 50 g och sprutan på 40 g – båda är i pastaform.

138 °C betyder inte att du ställer lödjärnet på 138 °C

Det här är ett ganska vanligt misstag.

Att Sn42Bi58 smälter vid 138 °C innebär inte att du ska ställa in stationen exakt på den temperaturen. Lödspetsen överför kontinuerligt värme till komponenten, spåren och all koppar runt om. Ställer du in lödjärnet nästan på smältpunktens nivå blir värmeöverföringen mycket långsam.

Den faktiska arbetstemperaturen måste vara högre. Det viktiga är att hitta en punkt där lödningen smälter snabbt och du kan dra bort värmen så fort som möjligt. Ofta är det bättre att arbeta några sekunder vid en något högre temperatur än att hålla en alltför låg temperatur under lång tid.

Och håll koll på spetsen: om den är oxiderad och inte tar upp lödtenn överför den värme mycket sämre och du hamnar i att höja temperaturen i onödan. En spetskonditioneringspasta löser det på nolltid.

Varför inte använda Sn42Bi58 till allt då?

Därför att det också har nackdelar. Legeringar med högt vismutinnehåll är generellt spröare och mindre duktila än andra lödmaterial.

För många användningsområden spelar det ingen roll. Men det är värt att ta hänsyn till när en lödning kommer att utsättas för slag, vibrationer, böjningar eller upprepade mekaniska påfrestningar.

Det förklarar något som kan verka motsägelsefullt vid första anblicken: Sn42Bi58 kan vara utmärkt för att ta bort en komponent från en mobiltelefon, men det betyder inte att du vill använda det för alla de slutgiltiga lödningarna i samma telefon.

Det är en sak att använda det som hjälpmedel under en reparation. En helt annan sak är att bestämma vilken legering du vill lämna som slutlig lödning – där väljer du normalt ett Sn63/Pb37 eller en konventionell blyfri pasta, beroende på utrustning.

Av den anledningen är det god praxis att när du använt Sn42Bi58 för att underlätta avlödning efteråt ta bort resterna med avlödningsfläta, rengöra pads noga och utföra den nya lödningen med rätt legering.

Det är extra viktigt att tänka på vid äldre utrustning eller kort som tidigare reparerats av någon annan: du vet ofta inte vilket lödtenn den tidigare tekniken använde.

Uppfyller bismutlödtenn RoHS?

Legeringen Sn42Bi58 innehåller inget bly. Tenn och vismut ingår inte heller bland de ämnen som är begränsade enligt RoHS-direktivet, varför denna sammansättning används brett som blyfri legering i RoHS-kompatibla tillämpningar.

Det är dock viktigt att skilja på en legeringssammansättning och den specifika certifieringen av en enskild produktreferens. För att kunna hävda att en viss produkt är RoHS-certifierad krävs tillverkarens dokumentation för den referensen.

På sammansättningsnivå är Sn42Bi58 en blyfri legering som lämpar sig för tillämpningar där lågtemperaturlödning krävs.

Hur du får ut mest av det

Du behöver inte täcka kortet med pasta. För att underlätta en avlödning räcker det vanligtvis med att tillsätta en liten mängd och se till att den blandas ordentligt med den befintliga lödningen.

Det är också viktigt att fördela den jämnt. Tar du bort en kontakt med veinte puntos och nitton är flytande men en fortfarande sitter fast, kan just den enda punkten lyfta ett pad.

Ett annat viktigt råd är att använda flux när det behövs. Ibland försöker man lösa allt med högre temperatur, när några droppar bra flux kan förbättra netningen och värmeöverföringen avsevärt. Arbetar du med blyfria legeringar är RMA-223 den som uttryckligen listar dem.

Efter att du använt Sn42Bi58 som hjälp för att ta bort en komponent är det klokt att rengöra zonen ordentligt: avlödningsfläta för att ta bort blandningsrester, och isopropylalkohol med en antistatisk borste för att lämna pads rena inför den nya lödningen.

Och som med allt arbete inom elektroniklödning rekommenderas ett rökutsugssystem. Att en lödning inte innehåller bly betyder inte att det är ofarligt att andas in ångorna från flux.

En produkt du förmodligen kommer använda mer för avlödning än för lödning

Det är kanske det mest slående med bismutlödtenn. Det säljs som ett lågtemperaturlödmaterial, men för många som reparerar elektronik slutar det med att det blir ett avlödningsverktyg.

Det ersätter inte lödtennet du normalt använder. Det heller ingen mening att ta fram det vid varje reparation. Det löser helt enkelt ett specifikt problem väldigt bra.

När du har framför dig en kontakt som verkar omöjlig att ta loss, en komponent omgiven av plast eller en PCB som suger upp all värme du ger den, kan en Sn42Bi58-legering förändra hela arbetet.

Det är en av de förbrukningsartiklar som kan ligga oanvänd i veckor på reparationsbänken. Tills den där knepiga reparationen dyker upp och du kommer ihåg att du har det.

Då förstår du varför bismutlödtenn förtjänar en plats bredvid flux, avlödningsflätan och det vanliga lödtennet.
